西安西电组合型成套箱式变电站选型与技术协议

西安西电组合型成套箱式变电站选型与技术协议

一、引言

本协议旨在明确西安西电（以下简称“甲方”）与供应商（以下简称“乙方”）在组合型成套箱式变电站（以下简称“箱变”）选型与技术合作方面的具体内容和权责关系，确保项目的顺利进行并满足甲方的实际需求。通过本协议，双方将共同确定箱变的技术规格、选型要求、安装调试、售后服务等内容，以保障项目的质量、进度和效益。

二、箱变定义及选型原则

1. 箱变定义

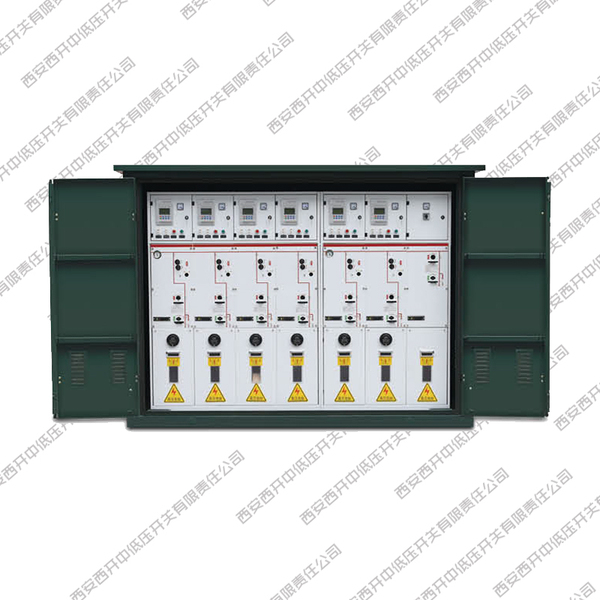

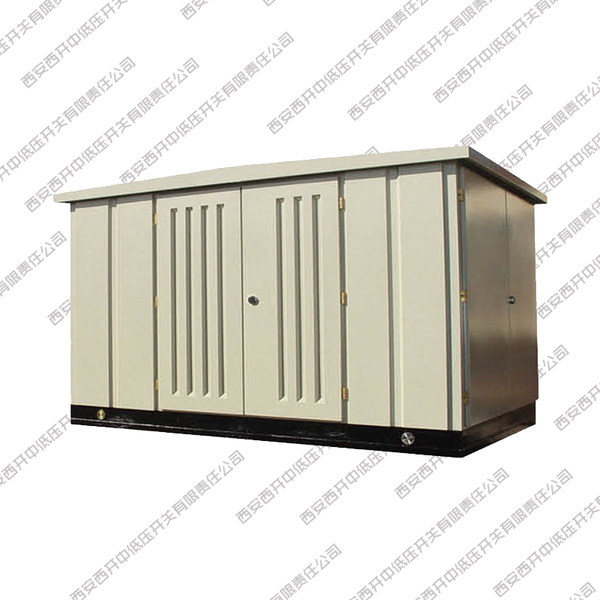

箱式变电站是一种将高压开关设备、配电变压器、低压开关设备、电能计量设备和无功补偿装置等按一定接线方案组合在一起的紧凑型成套配电装置。它适用于各种电力输配系统，具有结构紧凑、占地面积小、便于安装和维护等优点。

1. 选型原则

（1）高压侧设备选型

• 高压开关柜：根据系统电压等级（如10kV）选择，考虑短路容量，选择能承受相应短路电流的设备，操作方式可以是手动或电动操作。

• 高压断路器：同样根据系统电压等级选择，确保额定电流大于系统**工作电流，分断能力高于预期短路电流。

• 避雷器：电压等级与系统电压一致，保护水平根据设备耐压能力选择。

（2）变压器选型

• 容量：根据负荷需求选择。

• 冷却方式：干式或油浸式。

• 联结组别：Dyn11、Yyn0等。

（3）低压侧设备选型

• 低压配电柜：额定电压为400V，额定电流根据负荷电流选择，保护装置包括断路器、漏电保护器等。

• 电容器补偿装置：容量根据系统无功功率需求选择，额定电压与系统电压一致。

（4）辅助设备选型

• 浪涌保护器（SPD）：电压等级与系统电压相匹配，**持续工作电压高于系统最高工作电压，标称放电电流根据雷电流大小选择。

三、箱变技术协议

1. 技术支持

乙方应为甲方提供与箱变技术相关的技术咨询、培训和技术支持服务，以确保甲方在使用箱变产品时能够达到预期的效果。乙方应派遣专业技术人员到现场进行技术指导，解答甲方在使用过程中遇到的问题。

1. 产品供应

乙方应按照甲方提供的技术要求和标准，提供所需的箱变产品，包括但不限于箱变设备、配件和相关软件等。乙方应确保产品的质量符合行业标准和甲方的需求，并按时交付。产品供应包括但不限于以下内容：

• 主变压器：根据负荷需求选择适当的容量和冷却方式。

• 高低压开关柜：包括高压开关柜、低压配电柜等，满足系统电压等级和电流要求。

• 无功补偿装置：提供电容器补偿装置，以满足系统的无功功率需求。

• 辅助设备：如避雷器、浪涌保护器等，保障系统的安全运行。

1. 安装调试

乙方应指导甲方进行箱变产品的安装和调试工作，确保产品能够正常运行。安装调试工作包括但不限于以下内容：

• 设备就位：按照设计图纸和设备清单，将箱变设备正确安装到指定位置。

• 接线调试：根据系统接线图，进行高低压设备的接线和调试工作。

• 功能测试：对箱变设备进行功能测试，确保各项性能指标满足设计要求。

• 安全防护：对设备进行安全防护处理，如接地、防雷等。

以下是一个针对西安某住宅区的箱变选型示例，主要参数如下：

• 高压侧电压：10kV

• 低压侧电压：0.4kV

• 负荷需求：800kVA



四、设备选型示例

1. 高压开关柜选型

选择额定电压为10kV，额定电流为630A，短路开断能力为25kA/4s的高压开关柜。该设备能够满足系统电压等级和短路容量的要求，确保系统的安全稳定运行。

1. 变压器选型

选择额定容量为800kVA，高压侧电压为10kV，低压侧电压为0.4kV，联结组别为Dyn11的干式变压器。该变压器具有结构紧凑、占地面积小、维护方便等优点，能够满足住宅区的负荷需求。

    低压配电柜选型

选择额定电压为400V，额定电流为400A，配备塑壳断路器和漏电保护器的低压配电柜。该设备具有保护功能完善、安全可靠等优点，能够保障住宅区的用电安全。

1. 电容器补偿装置选型

选择额定电压为400V，容量为100kvar的电容器补偿装置。该装置能够提高系统的功率因数，减少无功损耗，提高电网的电能质量。

1. 浪涌保护器选型

选择**持续工作电压为250V，标称放电电流为40kA的浪涌保护器。该设备能够保护系统免受雷电冲击的损害，确保系统的安全运行。

五、项目实施与验收

项目实施计划

双方应根据项目实际情况，制定详细的实施计划，包括设备采购、安装调试、验收等各个环节的时间节点和责任人。实施计划应经双方确认后执行，并严格按照计划进行。

设备验收

甲方应在收到设备后的合理期限内进行验收。验收内容包括设备的数量、型号、规格、质量等方面。如设备存在质量问题或不符合设计要求，甲方有权要求乙方进行整改或更换。验收合格后，双方应签署验收报告，作为项目结算的依据。
