W66利来中低压GW4型高压隔离开关：生产工艺与技术创新

引言

在电力系统中，高压隔离开关扮演着至关重要的角色，用于隔离电源、改变系统运行方式、分合小负荷电流及进行倒闸操作等。GW4型高压隔离开关，作为一款经典的双柱水平旋转式隔离开关，因其结构简单、安装灵活、调试方便以及适用电压、电流范围广等特点，广泛应用于220kV及以下等级的电力系统中。然而，早期产品普遍存在的技术落后、产品结构不合理、操作灵活性差及表面防腐能力不强等问题，给电网的安全可靠运行带来了挑战。本文旨在深入探讨W66利来中低压GW4型高压隔离开关的生产工艺，分析其技术创新与改进措施，以提高电网的供电可靠性。

一、GW4型高压隔离开关概述

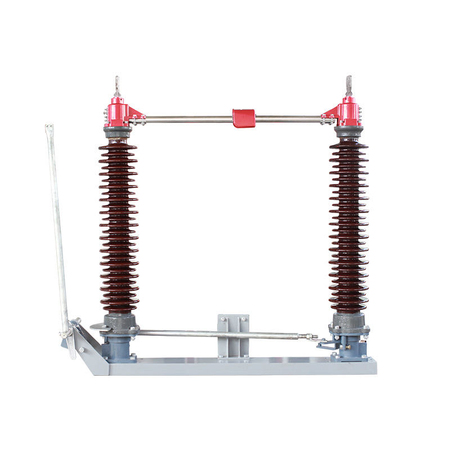

GW4型高压隔离开关是一种双柱水平断口隔离开关，每相有两个绝缘支柱，绝缘支柱顶部装有导电杆。通过操动机构操动绝缘支柱旋转，带动导电杆完成分闸、合闸动作。GW4型隔离开关具有以下主要特点：

防腐性能强：外露钢件全部采用热镀锌表面处理方式，传动部分采用不锈钢轴销、复合轴套、双臂接头、万向球轴承、压板式接头等传动连接件，确保传动准确可靠，耐腐蚀，满足长期可靠实用之要求。

导电性好：出线座同导电杆的接触采用软连接结构固定接触，导电性能可靠；触片采用外压式不锈钢弹簧，有效避免弹簧分流，并具有防锈、力值稳定的特点。

重量轻，散热面积大：导电杆采用铝合金型材，强度高，防腐性能好。长期使用安全可靠，免维护。

触头设计合理：触头采用铜板弯形而成，与导电杆装配连接，便于维护更换；分合闸过程中板式触头与触片摩擦行程短，操作力小。

接地开关灵活：接地开关可根据用户需要在底座两侧任意加装。

GW4型高压隔离开关不仅结构简单，动作可靠，分闸后不占上部空间，易于形成各种布置方式，而且具有良好的适用性和广泛的使用环境，如环境温度为-40°C至+40°C，海拔高度不超过1000m，风速不超过34m/s，覆冰厚度不超过10mm等。

二、GW4型高压隔离开关的生产工艺

GW4型高压隔离开关的生产工艺包括多个环节，从原材料准备、部件加工、组装调试到最终检验，每一道工序都至关重要。以下是GW4型高压隔离开关主要生产工艺的详细介绍：

原材料准备

导电材料：导电杆和触头采用优质铜板和铝合金型材，确保导电性能和机械强度。

绝缘材料：绝缘支柱采用高强度瓷柱，具有良好的绝缘性能和机械强度。

传动材料：不锈钢轴销、复合轴套、双臂接头、万向球轴承等传动连接件，确保传动准确可靠。

部件加工

导电杆加工：导电杆采用铝合金型材，经过切割、打孔、攻丝等工序，确保尺寸精度和表面光洁度。

触头加工：触头采用铜板弯形而成，通过铣削、钻孔、磨削等工序，确保触头形状和接触面的质量。

绝缘支柱加工：绝缘支柱采用高强度瓷柱，经过切割、打磨、清洗等工序，确保表面光洁度和绝缘性能。

组装调试

导电部件组装：将导电杆和触头组装在一起，通过软连接结构固定接触，确保导电性能可靠。

绝缘部件组装：将绝缘支柱安装在底架上，通过交叉杆连接，可以水平旋转，确保转角为90度。

传动部件组装：将不锈钢轴销、复合轴套、双臂接头、万向球轴承等传动连接件组装在一起，确保传动准确可靠。

调试：对组装好的隔离开关进行调试，检查分合闸动作是否灵活可靠，导电性能是否良好，防腐性能是否达标。

最终检验

外观检验：检查隔离开关的表面光洁度、防腐性能及有无损坏和变形。

性能测试：对隔离开关进行导电性能、绝缘性能及机械性能等测试，确保各项性能指标符合标准要求。

出厂试验：在出厂前进行整体试验，检查隔离开关的操作灵活性、导电性能和可靠性，确保产品质量。

三、GW4型高压隔离开关的技术创新

随着电网自动化程度的不断提高和无人值班站的广泛推行，对高压隔离开关的安全运行要求也越来越高。W66利来中低压GW4型高压隔离开关在原有基础上进行了多项技术创新和改进，以提高产品的可靠性和使用寿命。

改进润滑方式

解决卡涩问题：早期GW4型隔离开关普遍存在卡涩问题，主要原因是闸刀基座内转动轴承滚珠转动不灵活。为解决这一问题，对新安装的GW4刀闸，在组装之前对基座进行解体，清洗转动轴承上的黄油，改用二硫化钼润滑脂。因为二硫化钼具有长期不会干燥凝结成块的特点，可以有效解决转动轴承滚珠干摩擦问题。

定期维护：对于已安装的GW4刀闸，在基座防雨罩上打孔，利用GW4闸刀支持瓷瓶转盘法兰与轴套之间的间隙，先注入松动剂，转动数次后注入清洗剂，再用大号针筒和输液管注入二硫化钼润滑脂。每年进行维护，确保转动轴承处于良好的润滑状态。

优化导电回路

更换静触头：针对隔离开关导电部分发热问题，采用更换静触头、弹簧夹烧伤触指和铜辨子的方法，清除动静触头氧化层，清洗动静触头，涂导电胶，紧固螺栓。

改进导电杆：对GW4型隔离开关的导电杆进行改进，采用动触头两步运动的转动式或插入式触头结构，提高产品质量。同时，更换改进型导电杆，仅对导电部分进行更换，不需更换绝缘瓷瓶，节省了投资和停电时间。

改进传动结构

优化传动设计：针对GW4型隔离开关机构进水、操作连杆锈蚀等问题，对传动结构进行优化设计，采用不锈钢材料制作传动部件，提高防锈性能。同时，在主传动杆上加装万向接头，在刀闸连杆的转动轴加装铜套，减少转动的扭力和摩擦力。

改进防水措施：对机构箱和轴承部位进行全密封防水设计，实现终生免维护。同时，在操作机构上面加装防雨罩，并在操作机构内面加装驱潮器，防止水分侵入。

智能化监测

引入在线监测技术：随着电网智能化程度的提高，GW4型高压隔离开关可以引入在线监测技术，实时监测开关的运行状态，及时发现和处理故障。例如，通过监测导电回路的温度和电流变化，可以判断触头接触是否良好，是否存在过热现象。

智能诊断系统：利用大数据分析和人工智能技术，建立GW4型高压隔离开关的智能诊断系统，对运行数据进行实时分析和处理，提供故障预警和故障诊断功能，提高电网的安全性和可靠性。

四、GW4型高压隔离开关的应用案例

GW4型高压隔离开关凭借其优越的性能和广泛的应用范围，在国内外电力系统中得到了广泛的应用。以下是一些典型的应用案例：

电力系统改造项目

在某电力系统改造项目中，将原有的老旧隔离开关更换为GW4型高压隔离开关，提高了系统的安全性和可靠性。通过引入在线监测技术和智能诊断系统，实现了对开关运行状态的实时监测和故障诊断，减少了停电时间和维修成本。

变电站扩建项目

在某变电站扩建项目中，GW4型高压隔离开关作为重要的电气设备之一，被广泛应用于各个电压等级的系统中。通过优化设计和改进工艺，提高了开关的机械性能和电气性能，确保了系统的稳定运行。

风力发电项目

在某风力发电项目中，GW4型高压隔离开关被用于风电场的集电线路和升压站中。通过适应复杂的气候条件和恶劣的环境条件，确保了风电场的安全运行和发电效率。

五、结论

GW4型高压隔离开关作为一款经典的高压电气设备，在电力系统中发挥着重要作用。W66利来中低压GW4型高压隔离开关通过改进生产工艺、优化设计和引入新技术，提高了产品的可靠性和使用寿命，满足了电网对高压隔离开关的高要求。

然而，随着电力系统的发展和技术进步，GW4型高压隔离开关仍需不断改进和创新。例如，通过进一步优化传动结构、提高导电性能和防腐性能、引入智能化监测技术等手段，不断提升产品的综合性能和市场竞争力。

总之，GW4型高压隔离开关作为电力系统中的重要组成部分，其生产工艺和技术创新对于提高电网的安全性和可靠性具有重要意义。W66利来中低压GW4型高压隔离开关凭借其优越的性能和广泛的应用范围，将继续在电力系统中发挥重要作用。
