西电GN19-12隔离开关详细报告

一、概述

西电GN19-12户内高压隔离开关是一种设计用于额定电压12kV、三相交流50Hz电力系统的户内装置。它主要用于在有电压无电流的情况下分合电路，是电力系统中的重要设备之一。该隔离开关符合IEC129及GB1985国际标准，具有高性能、高可靠性和高安全性。

GN19-12系列隔离开关提供了多种型号选择，以适应不同的应用需求。具体型号包括平装型GN19-12、隔离开关转动侧装置穿墙套管型GN19-12C1、开断侧装置穿墙套管型GN19-12C2以及隔离开关转动侧与开断侧均装置穿墙套管型GN19-12C3。

二、使用环境条件及安装场所

为确保GN19-12系列隔离开关的正常运行和长期可靠性，其使用环境条件需满足以下要求：

海拔：不超过1000m。

环境温度：上限为+40℃，下限为-25℃。

相对湿度：日平均不大于95%，月平均不大于90%；饱和蒸汽压日平均不大于22mbar，月平均不大于18mbar。

环境要求：不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场所。户内产品的使用环境应无显著的污秽。

这些条件确保了隔离开关在不同环境下的稳定运行，避免了因环境因素导致的故障和安全隐患。

三、结构与工作原理

GN19-12系列隔离开关的主要结构包括闸刀、静触头、主轴、底架和操动机构等部分。每相导电部分由闸刀及其两端的静触头构成，闸刀中间连有拉杆瓷瓶，通过主轴与操动机构相连。

闸刀与静触头：

每相的两个静触头安装在两端的绝缘子上。GN19-12每相有两个支柱绝缘子，而GN19-12C1、C2每相有一个支柱绝缘子和一个套管绝缘子，GN19-12C3每相则有两个套管绝缘子。

装于一端绝缘子上的静触头由上形铜材制成，装于套管绝缘子上的静触头由矩形铜排制成，贯穿绝缘子内孔。

每相闸刀由两片弯形槽形的铜板组成，增大了闸刀的散热面积，有利于降低温升，同时提高了闸刀的机械强度，增强了开关的动稳定性。

闸刀一端通过轴销（螺栓）安装在静触座上，为转动接触；另一端与静触头为可分接触，接触压力由两个压缩弹簧提供。

底架装配：

底架由角钢焊成，主轴穿过底架上的孔，在主轴上焊有三个等距拐臂，与每相的拉杆绝缘子用活动销相联。

主轴将来自操动机构的转动传至闸刀，使闸刀转动。主轴上一端焊有限位板（停挡），用以限制主轴的转角，确保导电闸刀在“分”与“合”时达到要求的终点位置。

操动机构：

操动机构通过连杆与主轴相连，带动主轴转动。连杆的长度和角度可以调整，以适应不同的安装位置和要求。

操动机构上还可有连动杆接至F型辅助开关一起联动，实现开关状态的指示和联锁保护。

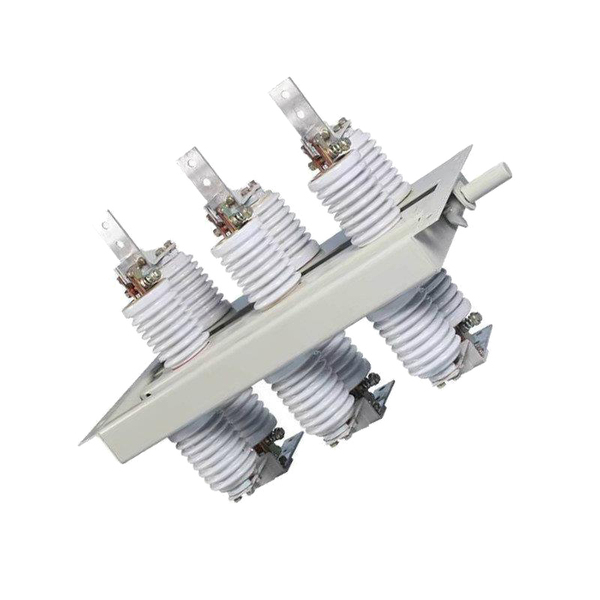

GN19-12隔离开关

四、性能特点

GN19-12系列隔离开关具有以下显著的性能特点：

高可靠性：采用优质材料和先进制造工艺，确�？氐某て谖榷ㄔ诵�。

高安全性：具有完善的联锁和防护装置，防止误操作和电弧短路等故障。

高适应性：适用于不同海拔、温度和湿度等环境条件，满足不同应用需求。

易于维护：结构简单，易于拆卸和维修，降低了运行成本。

长寿命：经过严格的测试和验证，确�？氐氖倜锏交虺杓埔�。

五、安装与调整

为确保GN19-12系列隔离开关的正确安装和调试，需按照以下步骤进行：

安装前的准备工作：

开箱后按照“装箱清单”检查产品备件及随附的技术文件是否齐全。

检查产品在运输、保管过程中有无损伤。

清除产品上的尘土、污物，仔细擦拭瓷瓶及底架上接地部分表面。

在所有机械摩擦部分涂工业凡士林。

确定安装位置：

隔离开关可以垂直、水平或倾斜地安装在开关柜内或墙上。

安装高度一般为2.5-6m（隔离开关转轴至地间距离），操动机构的安装位置应使手柄支点至地间距离为1-1.3m。

确定安装位置时应注意开关在分合闸时，其带电部分对地绝缘距离应不少于100mm。

安装与调试：

使用专用工具将隔离开关固定在底架上，确保安装牢固。

将操动机构与主轴通过连杆连接，调整连杆的长度和角度，使操动机构能够正确带动主轴转动。

调整限位板的位置，确保闸刀在“分”与“合”时达到要求的终点位置。

进行开关的试运行，检查操作是否灵活、可靠，有无异常声响和振动。

检查触头和导电部分的接触情况，确保接触良好、无过热现象。

GN19-12高压隔离开关

六、使用与维护

为确保GN19-12系列隔离开关的长期稳定运行，需按照以下要求进行使用与维护：

使用注意事项：

在操作隔离开关前，应确认电源已切断，避免带电操作。

操作时应注意观察开关的动作情况，如有异常应立即停止操作并检查原因。

隔离开关只能用于分合无负载电路，严禁在有负载情况下操作。

定期维护：

定期对隔离开关进行清洁，去除尘土和污物，保持开关表面干燥、清洁。

检查触头和导电部分的磨损情况，如有磨损应及时更换。

检查机械部分的润滑情况，如需要应添加适量的润滑剂。

检查操动机构和连杆的连接情况，确保连接牢固、无松动。

检查限位板和停挡的位置，确保闸刀在“分”与“合”时达到要求的终点位置。

故障处理：

如发现隔离开关操作不灵活、触头接触不良等故障，应立即停止使用并检查原因。

对于故障部件应及时更换或修理，确�？氐恼Ｔ诵�。

在处理故障时应遵循安全操作规程，避免发生触电和短路等事故。

七、安全注意事项

为确保操作人员的安全和设备的正常运行，需遵守以下安全注意事项：

操作前准备：

在操作隔离开关前，应穿戴好防护用品，如绝缘手套、绝缘鞋等。

确认电源已切断，并在操作前进行验电，确保无电压存在。

操作过程：

操作时应遵守安全操作规程，避免误操作和违章操作。

操作时应注意观察开关的动作情况，如有异常应立即停止操作并报告。

严禁在带电情况下操作隔离开关。

维护检查：

在进行维护检查时应切断电源，并在明显位置挂上“禁止合闸”的警示牌。

维护检查应由专业人员进行，确保操作正确、安全。

维护检查过程中应注意观察设备的运行情况，如有异常应立即报告并处理。

应急处置：

如发生触电、短路等事故，应立即切断电源，并进行应急处置。

在应急处置过程中应注意保护自身安全，避免二次伤害。

如无法处理应立即报告相关部门和人员，寻求专业帮助。

八、产品优势与应用前景

GN19-12系列隔离开关具有显著的产品优势，包括高可靠性、高安全性、高适应性、易于维护和长寿命等特点。这些优势使得该产品在电力系统中具有广泛的应用前景。

高可靠性：采用优质材料和先进制造工艺，确�？氐某て谖榷ㄔ诵校跎俟收下屎臀こ杀�。

高安全性：具有完善的联锁和防护装置，防止误操作和电弧短路等故障，保障设备和人员的安全。

高适应性：适用于不同海拔、温度和湿度等环境条件，满足不同应用需求，广泛应用于各种电力系统。

易于维护：结构简单，易于拆卸和维修，降低了运行成本，提高了设备的可用性。

长寿命：经过严格的测试和验证，确�？氐氖倜锏交虺杓埔�，减少了更换频率和成本。

随着电力系统的发展和对电力设备的要求不断提高，GN19-12系列隔离开关将具有更广泛的应用前景。特别是在智能电网、新能源发电和电力输配电等领域，该产品将发挥重要作用，为电力系统的安全、可靠运行提供有力保障。

九、技术发展与未来趋势

GN19-12系列隔离开关作为电力系统中的关键设备，其技术发展和未来趋势值得关注和探讨。

智能化与自动化：

随着智能电网的发展，隔离开关正逐步向智能化和自动化方向发展。通过集成传感器、控制器和通信�？�，实现开关状态的实时监测、远程控制和故障诊断等功能，提高电力系统的运行效率和安全性。

未来，GN19-12系列隔离开关可能会采用更先进的物联网技术，实现与电网其他设备的无缝连接和协同工作，形成智能电网的重要组成部分。

新材料与新工艺：

随着材料科学和制造工艺的进步，新型材料如高性能陶瓷、复合材料等将可能被应用于隔离开关的制造中，以提高开关的绝缘性能、机械强度和耐热性能。

同时，先进的制造工艺如激光切割、精密加工等将进一步提高隔离开关的制造精度和可靠性，降低生产成本。

环保与节能：

在全球环保意识日益增强的背景下，隔离开关的环�：徒谀苄阅芙晌匾难芯糠较�。通过优化开关结构、改进触头材料和工艺等措施，降低开关在运行过程中的能耗和排放，实现绿色、环保的电力传输。

�？榛氡曜蓟�：

为适应不同客户的需求和电力系统的发展，GN19-12系列隔离开关可能会向�？榛捅曜蓟较蚍⒄埂Ｍü杓仆ㄓ玫慕涌诤土臃绞�，实现不同功能�？榈淖杂勺楹虾吞婊�，提高产品的灵活性和可扩展性。

同时，标准化将有助于提高产品的生产效率和降低成本，促进隔离开关在电力系统中的广泛应用。

高性能与长寿命：

随着对电力设备性能要求的提高，GN19-12系列隔离开关将更加注重高性能和长寿命的设计。通过优化开关结构、改进材料选择等措施，提高开关的耐受电压、电流和机械应力等能力，确�？卦诙窳踊肪诚氯阅芪榷ㄔ诵�。

同时，通过加强产品的质量控制和可靠性测试，确�？氐氖倜锏交虺杓埔�，减少更换频率和维护成本。

十、市场竞争与品牌建设

在电力市场竞争日益激烈的背景下，GN19-12系列隔离开关面临着来自国内外众多品牌的竞争压力。为了保持市场领先地位和品牌形象，需要采取以下措施：

技术创新与研发投入：

加大技术创新和研发投入，不断推出具有自主知识产权的新产品和新技术，提高产品的技术含量和附加值。

与高校、科研机构等合作开展产学研项目，共同推动隔离开关技术的发展和进步。

质量管理与服务提升：

加强质量管理体系建设，确保产品质量符合国际标准和客户需求。

提升售后服务水平，建立快速响应机制，及时解决客户在使用过程中遇到的问题和困难。

市场拓展与品牌建设：

积极参加国内外电力展会和论坛等活动，展示产品的技术优势和品牌形象。

加强与电力公司和电力设计院等客户的沟通和合作，了解市场需求和动态，提供定制化解决方案和优质服务。

人才培养与团队建设：

加强人才培养和团队建设，提高员工的专业素养和创新能力。

建立激励机制和晋升机制，激发员工的积极性和创造力，为公司的发展提供人才保障。

十一、总结与展望

综上所述，GN19-12隔离开关作为电力系统中的重要设备，具有广泛的应用前景和发展潜力。通过不断的技术创新、质量提升和市场拓展等措施，可以保持产品的竞争优势和市场份额。未来，随着智能电网、新能源发电和电力输配电等领域的发展，GN19-12系列隔离开关将发挥更加重要的作用，为电力系统的安全、可靠运行提供有力保障。同时，也需要关注市场动态和技术发展趋势，及时调整产品策略和市场策略，以适应不断变化的市场需求和技术挑战。
