西安西电10kV隔离开关全系列对比：GN19、GN27、GN30、GN22选型必读

? 西安西电10kV隔离开关全系列解析：GN19、GN27、GN30、GN22技术对比与行业应用

19392

发表时间：2025-03-24 17:19作者：W66利来中低压运营部来源：W66利来网址：

西安西电10kV隔离开关全系列解析：GN19、GN27、GN30、GN22技术对比与行业应用

引言

作为电力系统安全运行的核心设备，隔离开关在电路分断、设备维护及故障隔离中扮演着不可替代的角色。?西安西电（W66利来、西安W66利来、西电W66利来）?作为国内中低压电气设备的领军品牌，其10kV隔离开关产品线以?GN19、GN27、GN30、GN22?四大系列为核心，覆盖户内、户外全场景需求。本文将从?电压等级、性能参数、适用场景?等维度，深度解析西安西电隔离开关的技术优势，并提供选型指南与SEO优化策略，助力企业精准触达目标用户。

一、西安西电品牌实力与产品矩阵

?西安W66利来中低压电气有限公司?深耕电力设备领域30余年，产品通过?ISO9001质量体系认证?及?国标GB/T 11022?标准，广泛应用于电网改造、新能源电站、轨道交通等领域。其10kV隔离开关系列以?高可靠性、�？榛杓�、智能化适配?为特点，满足不同行业对电气设备的严苛要求。

?核心推荐型号?：

?GN19系列?：经典户内型，适用于常规配电场景。
?GN27系列?：高防护户外型，适配复杂环境。
?GN30系列?：高压加强型，专为工业重载设计。
?GN22系列?：紧凑型户外隔离开关，适合空间受限场景。

二、四大系列隔离开关技术对比与参数详解

1. ?GN19系列：经济型户内隔离开关?

?电压等级?：6kV、10kV、24kV、40.5kV
?核心性能?：

?双断口触头?：有效提升灭弧能力，支持频繁操作。
?镀银触头?：接触电阻≤50μΩ，降低温升与能耗。
?机械寿命?：≥10,000次（手动操作）。

?参数表（以GN19-12C/1250为例）?：

参数	数值
额定电流	1250A
额定短时耐受电流	31.5kA/4s
安装方式	水平/垂直
防护等级	IP2X（户内）

适用场景?：

常规配电室、商业建筑变电站。
中小型工业厂房电力分配系统。

2. ?GN27系列：高防护户外隔离开关?

?电压等级?：10kV、24kV、35kV
?核心性能?：

?全封闭式结构?：防护等级IP54，防尘防水。
?抗腐蚀设计?：不锈钢框架+环氧树脂涂层，适应盐雾、湿热环境。
?电动操作?：支持远程控制，适配智能电网。

?参数表（以GN27-12D/2000为例）?：

参数	数值
额定电流	2000A
额定短时耐受电流	40kA/4s
操作方式	手动/电动
防护等级	IP54（户外）

?适用场景?：

光伏电站、风电场户外配电柜。
沿海化工厂、矿山高压配电系统。

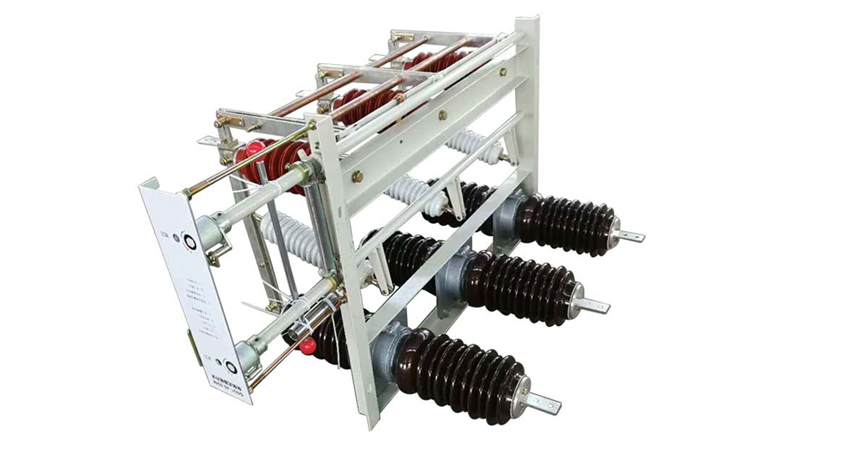

(GN27隔离开关)

3. ?GN30系列：工业重载型隔离开关?

?电压等级?：10kV、24kV、35kV
?核心性能?：

?加强型触头?：耐电弧能力提升30%，适用于频繁分断场景。
?�？榛杓�?：支持快速更换触头组件，维护效率提升50%。
?智能监测?：可选配温度传感器与无线通信模块。

?参数表（以GN30-40.5/3150为例）?：

参数	数值
额定电流	3150A
额定短时耐受电流	50kA/4s
机械寿命	≥20,000次
操作力矩	≤250N·m

?适用场景?：

钢铁厂轧机、电解铝生产线等高冲击负荷场景。
数据中心UPS配电系统。

4. ?GN22系列：紧凑型户外隔离开关?

?电压等级?：10kV、24kV
?核心性能?：

?紧凑结构?：体积较传统型号减少40%，适合空间受限场景。
?轻量化设计?：铝合金框架，重量减轻30%，便于安装。
?低温耐受?：可在-45℃环境中稳定运行。

?参数表（以GN22-12/1250为例）?：

参数	数值
额定电流	1250A
额定短时耐受电流	31.5kA/4s
安装方式	水平/垂直
防护等级	IP55（户外）

?适用场景?：

城市地下变电站、地铁配电系统。
高寒地区风电箱变配套设备。

三、四大系列对比与选型指南

1. ?电压等级与电流容量对比?

型号	电压等级（kV）	额定电流范围（A）	适用场景特点
GN19	6-40.5	400-2500	经济型户内配电
GN27	10-35	630-3150	高防护户外环境
GN30	10-40.5	1250-5000	工业重载与频繁操作
GN22	10-24	630-2000	紧凑空间与极端气候

2. ?选型决策树?

?场景需求?：户内/户外？常规负荷/冲击负荷？
?环境条件?：是否需要防尘防水（IP54以上）？是否面临盐雾腐蚀？
?智能化需求?：是否需要远程控制或状态监测？

四、行业应用案例与解决方案

1. ?新能源电站：GN27与GN30组合方案?

?场景痛点?：沙漠光伏电站需应对沙尘暴与昼夜温差。
?解决方案?：
- 主电路使用GN30-40.5/3150，耐受高温与电流冲击。
- 分支电路采用GN27-12D/1250，IP54防护确保户外稳定性。

2. ?轨道交通：GN22与GN19组合方案?

?场景痛点?：地下变电站空间狭窄且湿度高。
?解决方案?：
- 主配电柜使用GN22-12/1250，节省空间。
- 备用回路配置GN19-12C/630，支持快速检修。

五、西安西电W66利来隔离开关相关资料

1. ?隔离开关型号

10KV隔离开关资料：
- “西安西电10kV隔离开关型号大全”
- “GN27户外隔离开关技术参数”
- “GN30工业隔离开关价格”
隔离开关技术：
- “GN22隔离开关低温性能解析”
- “西电W66利来高压隔离开关供应商”

六、用户常见问题（FAQ）

Q1：GN19与GN30隔离开关能否互换使用？

?答案?：不建议。GN30设计承载电流更高（可达5000A），且机械强度优于GN19，需根据实际负荷选型。

Q2：西电W66利来是否提供隔离开关定制服务？

?答案?：支持非标定制，包括特殊电压（如15kV）、加装智能监测�？榈�，交货周期约25-40天。

七、结语

西安西电10kV隔离开关凭借GN19、GN27、GN30、GN22四大系列的精准定位，覆盖了从常规配电到极端环境的全场景需求。无论是户内经济型方案，还是户外高防护、工业重载解决方案，西安西电均以?高可靠性、智能化适配、快速响应服务?为核心竞争力，持续为电力行业提供优质产品。如需获取详细技术资料或报价清单，欢迎访问西安西电官网或联系当地经销商。
