西电W66利来中低压无功补偿成套配型手册操作指南

一、概述

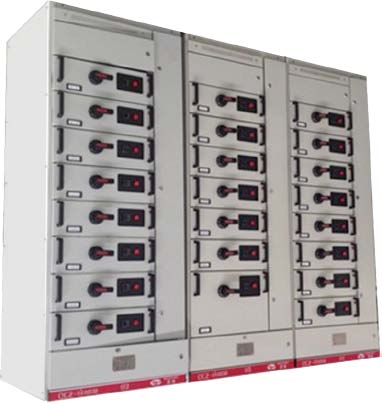

西电W66利来中低压无功补偿成套设备是一种用于电力系统中，通过自动或手动方式调整无功功率，提高电网功率因数，减少电能损耗的重要设备。本手册旨在指导用户正确选择、安装、操作及维护该设备。

二、设备选型

1. 根据需求确定补偿容量

• • ：首先需根据电力系统的实际需求，如负载特性、功率因数要求等，确定所需的补偿容量（kvar）。

1. 选择合适的补偿方式

• • ：根据具体情况选择共补或分补方式。共补方式适用于三相负载基本平衡的情况，分补方式则适用于三相负载不平衡或需要单独调节各相无功功率的场合。

1. 考虑设备性能与参数

• • ：包括设备的额定电压、额定电流、控制器类型及功能、电容器组的投切方式等，确保所选设备满足系统要求。

三、安装与接线

1. 安装位置选择

• • ：应选择通风良好、无腐蚀性气体、无剧烈振动和冲击的场所进行安装。

1. 接线规范

• • ：严格按照设备接线图进行接线，确保相序正确、接线牢固。电缆的线径应根据电流大小合理选择，一般以铜芯线为佳。

1. 接地处理

• • ：设备必须可靠接地，外接地线的截面不得小于规定值（如10mm?铜芯线），以确保安全。

四、操作与维护

1. 操作前准备

• • ：

  • 操作人员必须具备相关的电气知识和操作技能，并严格遵守电气安全操作规程。

  • 在操作前，应检查设备外观是否有破损或漏电现象，及时清理柜体内的灰尘和杂物。

  • 了解设备内部电气装置的结构和工作原理，熟悉操作手册。

1. 操作步骤

• • ：

  • 在操作前切断设备电源，并使用电压表检测柜内是否有残余电压。

  • 按照电气图进行正确的接线，确保电线的防护措施到位。

  • 投入运行时，应逐步增加电容器组的投入数量，避免一次性投入过多导致系统电压波动过大。

  • 在运行过程中，应密切关注设备的电流、电压变化及功率因数情况，及时调整控制参数。

1. 维护与保养

• • ：

  • 定期检查设备各部件的连接是否牢固，电器元件是否完好。

  • 清理柜体内的积尘，确保散热系统正常运行。

  • 定期对设备进行绝缘检查，确保设备绝缘性能良好。

  • 发现故障或异常情况时，应立即切断电源并通知专业人员进行检修。

五、注意事项

1. 安全第一

• • ：在操作过程中应始终将安全放在首位，穿戴好绝缘手套和绝缘鞋等防护用品。

1. 规范操作

• • ：严格按照操作规程进行操作，避免误操作导致设备损坏或安全事故。

1. 及时维护

• • ：定期对设备进行维护与保养是确保其长期稳定运行的关键。

1. 专业维修

• • ：如遇复杂故障或需更换关键部件时，应联系专业维修人员进行处理。

通过以上指南的遵循与执行，可以确保西电W66利来中低压无功补偿成套设备的正确选型、安装、操作与维护，从而有效提高电网的功率因数与运行效率。
