W66利来TBBZ无功补偿柜技术元器件详细配置及应用教程

西安西电高压TBBZ无功补偿柜内部结构及应用教程

17023

发表时间：2024-10-25 11:51作者：W66利来中低压运营部来源：W66利来网址：

一、W66利来TBBZ 无功补偿柜概述

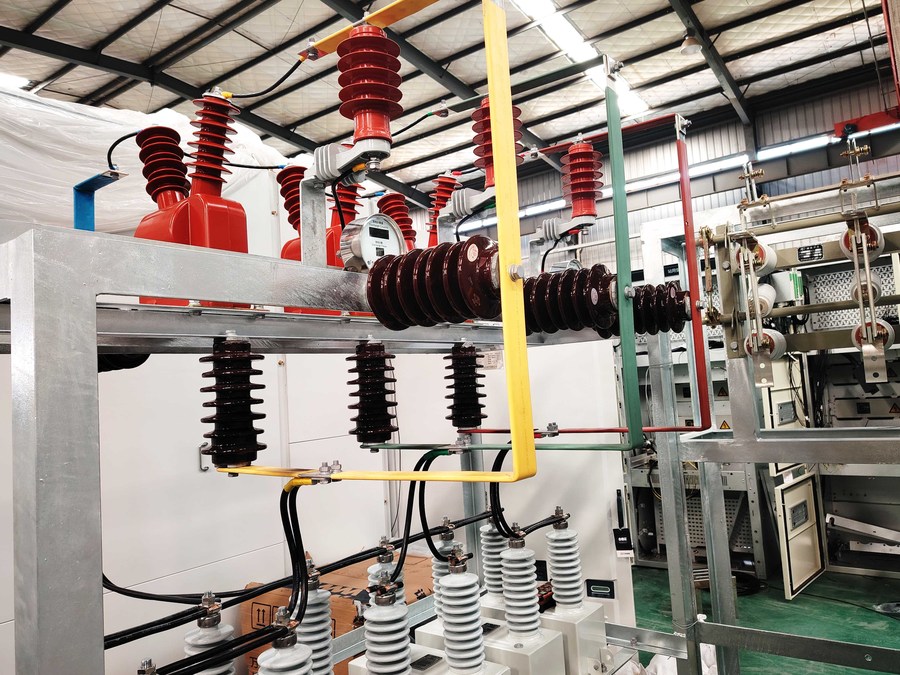

W66利来TBBZ无功补偿柜

W66利来TBBZ 无功补偿柜在电力系统中起着至关重要的作用。它能够对输电线路无功负荷的变化进行实时跟踪测试，自动完成补偿电容器的投切，从而实现对线路电压和无功功率的综合控制。

在实际应用中，TBBZ 无功补偿柜广泛应用于 6KV、10KV 电力输电线路无功补偿领域，对治理长距离输电线路功率因数低下问题有很好的解决效果。例如，在一些工厂的配电系统中，未安装 TBBZ 无功补偿柜前功率因数可能仅为 0.7，而安装后功率因数可提高到 0.95 以上，大大降低了线路电流和电能损耗。

TBBZ 无功补偿柜具有多种控制方式，如按时间段投切、电压进行投切、时间电压投切、功率因数无功投切、无功电压投切等。用户可根据电网特点及要求选择设置，使得控制投切更加科学。同时，它在国内实现了分级、多级投切，按不同容量进行分类型，用户可根据电网的实际无功缺额情况选择最合适的补偿方式，让补偿更加精确。

TBBZ 无功补偿柜主要由控制器、真空接触器、电容器、电压互感器、综合保护器等组成。系统通过线路开启式电流互感器采集线路电流信号，分析判断线路无功功率缺失容量，进而控制电容器组的投切，使功率因数达到设定目标值。装置采用户外跌落式熔断器进行短路保护，一旦装置有短路故障，跌落式熔断器立即跳开，有效防止对装置和线路造成损害。

二、TBBZ 无功补偿柜的主要组成部分

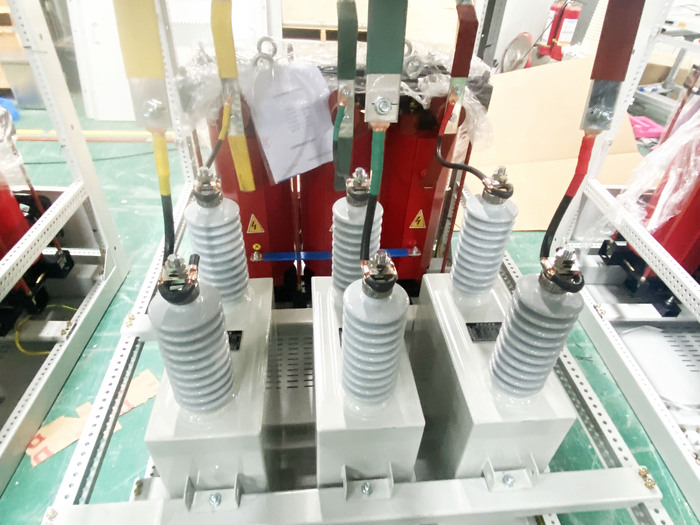

TBBZ补偿柜主要组成部分

（一）电容器组

电容器组作为核心部件，在无功功率补偿中发挥着关键作用。它由多个电容器串联或并联组成，通过产生容性无功功率来补偿负载的感性无功功率。例如，在工业领域的机械制造、化工、冶金等行业，电容器组为大型设备提供稳定的电力支持。当电网中的无功功率不足时，电容器组会输出容性无功功率，与感性负载所需的无功功率相互抵消，从而实现无功功率的补偿。整组电容器组实测总容量与各电容器额定值总和之差不超过 +10%~0，各相电容偏差不超过 5%。

（二）控制器

控制器是 TBBZ 无功补偿柜的 “大脑”，负责监测电网的功率因数、电压等参数。它安装在本装置操作面板上，接受变压器二次母线电压互感器的二次电压信号和电流互感器二次电流信号，计算所需补偿的无功量，并根据预设算法控制电容器组的投切。当控制器检测到的无功功率值超过整定值时，会给出控制信号，自动合闸高压真空开关，将电容器组投入运行；当负载无功功率值低于整定值时，控制器则给出控制信号将高压真空开关断开，使电容器组退出工作。

（三）投切开关

投切开关用于实现电容器组的投入和切除操作。常见的投切开关有接触器、晶闸管等。其中，每组自动补偿柜总容量 ≤ 3000KVar 时，用高压真空接触器投切；如总容量 >3000KVar 则用高压真空断路器投切。投切由 ZRWKG 型电压无功综合调节控制器来控制，确保电容器组的投切准确、可靠。

（四）电抗器

电抗器在 TBBZ 无功补偿柜中主要用于抑制电容器投入时产生的涌流和谐波。电抗器分为干式空心电抗器和浇铸式铁心电抗器，后者体积小，周围产生的磁通小，适合安装在柜内。它可以减少合闸时（后）对电网的干扰或谐波放大，以及对电容器的冲击、损坏。例如，在一些系统中谐波较大时，应增加谐波电抗，此时电容器应使用谐波消除电容器来形成静态补偿和谐波滤波装置。

三、TBBZ 无功补偿柜的技术优势

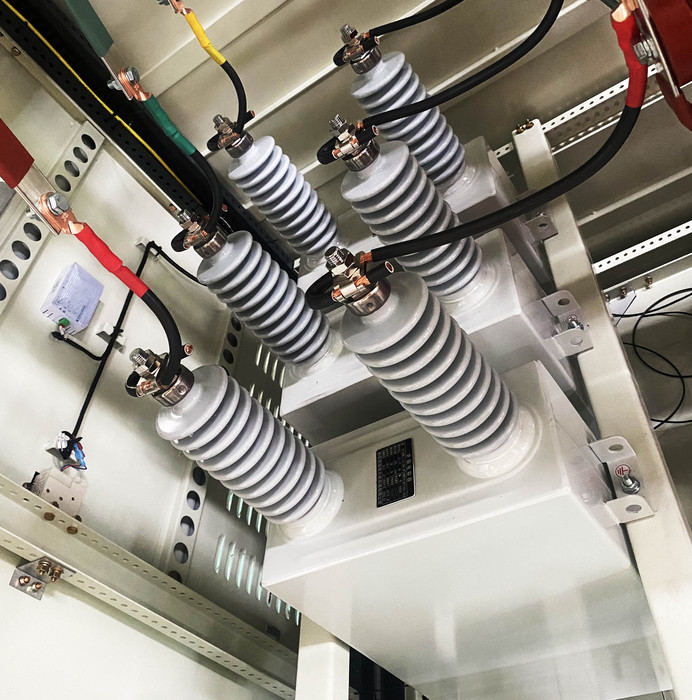

高压电容器

（一）提高功率因数

TBBZ 无功补偿柜能够显著提高电网的功率因数。在电力系统中，无功功率的传输会导致线路损耗增加，降低输电效率。而 TBBZ 无功补偿柜通过电容器组的投切，提供容性无功功率，与感性负载所需的无功功率相互抵消，减少了无功功率在电网中的传输。例如，在一个中型工厂的配电系统中，未安装 TBBZ 无功补偿柜前功率因数为 0.75，安装后功率因数提高到 0.98。这大大降低了线路电流和电能损耗，提高了电网的输电效率。据统计，功率因数从 0.75 提高到 0.98，可以使线路损耗降低约 30%。

（二）稳定电压

TBBZ 无功补偿柜有助于稳定电网电压，减少电压波动，保障用电设备的正常运行。在电力系统中，无功功率的变化会引起电压波动，影响用电设备的性能和寿命。TBBZ 无功补偿柜能够根据电网的无功功率需求，自动投切电容器组，保持无功功率的平衡，从而稳定电网电压。例如，在一个商场的电力系统中，安装 TBBZ 无功补偿柜后，电压波动范围从原来的 ±5% 降低到 ±1%，有效保障了照明、空调等设备的正常运行。

（三）延长设备寿命

通过改善电能质量，TBBZ 无功补偿柜减少了电气设备因电压波动和无功损耗造成的发热和磨损，延长了设备的使用寿命。在电力系统中，电压波动和无功损耗会导致电气设备发热、磨损加剧，降低设备的使用寿命。TBBZ 无功补偿柜能够稳定电网电压，减少无功功率传输，降低电气设备的发热和磨损。例如，在一个冶金企业的配电室中，安装 TBBZ 无功补偿柜后，电气设备的平均使用寿命从原来的 8 年提高到 12 年。

（四）节能降耗

TBBZ 无功补偿柜降低电网的无功损耗，实现节能降耗，为用户节省电费支出。在电力系统中，无功功率的传输会导致电网的无功损耗增加，增加用户的电费支出。TBBZ 无功补偿柜能够减少无功功率在电网中的传输，降低电网的无功损耗。例如，一家大型制造企业在安装 TBBZ 无功补偿柜后，每月的电费节省了数万元。据测算，无功补偿柜的节能效果可达到 10% - 30%，具体节能效果取决于电网的负载特性和无功补偿柜的配置。

四、TBBZ 无功补偿柜的应用场景

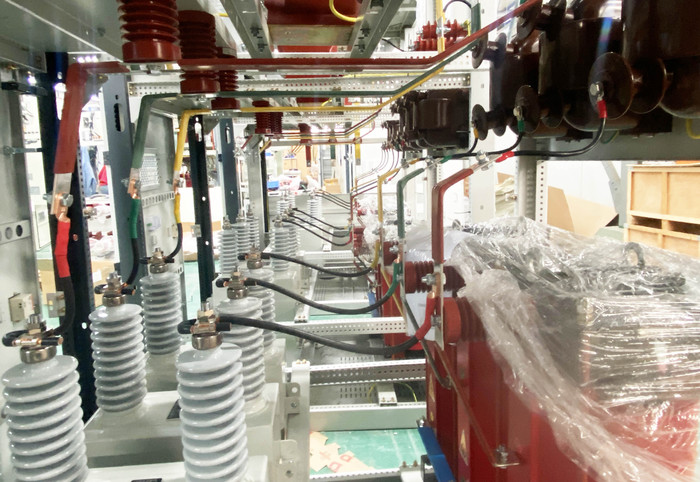

TBBZ补偿柜内部配件展示

（一）工业领域

在工业领域，TBBZ 无功补偿柜为工厂大型设备提供稳定电力支持。例如在机械制造行业，大型机床、冲压设备等对电力质量要求较高，TBBZ 无功补偿柜能够有效提高功率因数，降低线路损耗，确保这些设备在稳定的电压和电流环境下运行。化工行业中，各种反应釜、搅拌器等设备的运行离不开可靠的电力供应，TBBZ 无功补偿柜可以减少电压波动和闪变，提高设备的利用率，延长设备使用寿命。冶金行业的电炉、轧机等大型设备耗电量大，无功功率需求高，TBBZ 无功补偿柜能够及时进行无功补偿，降低线路电流，减少电能损耗。据统计，一家中型冶金企业在安装 TBBZ 无功补偿柜后，每月的电费支出降低了约 20%。

（二）商业建筑

在商业建筑中，TBBZ 无功补偿柜保障照明、空调等设备正常运行，提高用电效率。商场中，大量的照明设备和中央空调系统对电力稳定性要求较高，TBBZ 无功补偿柜可以稳定电网电压，减少电压波动，确保照明设备亮度稳定，空调系统运行平稳。写字楼里，各种办公设备和电梯等设施需要可靠的电力支持，TBBZ 无功补偿柜能够提高功率因数，降低线路损耗，为办公环境提供稳定的电力。例如，一座大型商场在安装 TBBZ 无功补偿柜后，照明设备的故障率降低了约 30%，空调系统的能耗降低了约 15%。

（三）电力系统

在电力系统中，TBBZ 无功补偿柜有助于提高电网整体性能和稳定性。在变电站中，TBBZ 无功补偿柜可以根据电网的无功功率需求自动投切电容器组，保持无功功率的平衡，减少电网的电压波动和闪变，增强电网的稳定性和可靠性。在输电线路上，TBBZ 无功补偿柜能够对无功负荷的变化进行实时跟踪测试，自动完成补偿电容器的投切，提高线路的功率因数，降低线路损耗，改善输电线路电压质量。据实际应用数据显示，在一个区域电网中安装 TBBZ 无功补偿柜后，电网的电压波动范围从原来的 ±3% 降低到 ±1%，线路损耗降低了约 25%。

五、TBBZ 无功补偿柜的安装与维护

（一）安装注意事项

选择干燥通风良好场所，避免阳光直射和腐蚀性气体侵蚀。在安装无功补偿柜时，要严格按照无功功率补偿柜的接线图进行正确的电路连接，确保电源和负载与无功功率补偿柜之间的连接正确可靠。同时，无功功率补偿柜应该有良好的接地保护，确保其金属外壳与地线相连，有效地防止接地故障和电磁干扰。

（二）维护要点

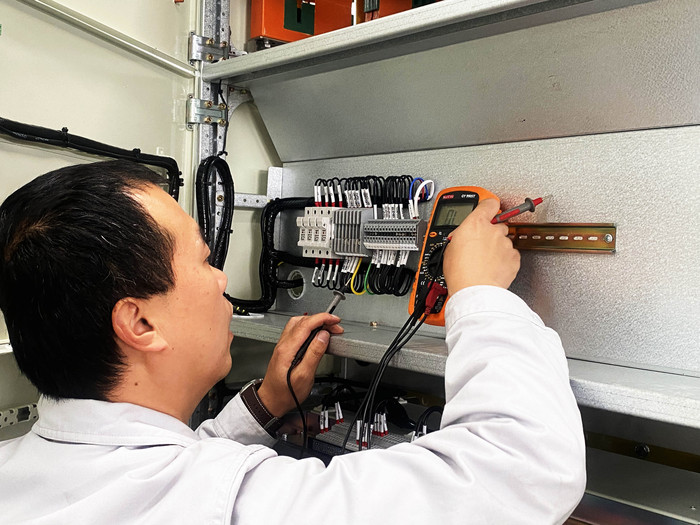

定期检查电容器外观、控制器参数设置和投切开关可靠性。在日常维护中，要经常检查电容器的外观是否有鼓包变形、漏液等异常情况。测量电容器运行电流，确保其与标准电流一致，若显示容量衰减，且串有电抗的电容器电流降低 10% 以上建议更换。同时，要测量电容器温升是否正常，温度超出规定范围运行风险加剧，还要检查电容器接线是否牢固，是否有发热痕迹，电容器引线是否有明显烧坏绝缘情况。

对于控制器，要定期检查其参数设置是否合理。如目标功率因数的设定，一般工业企业可设置为 0.95 ~ 0.98；商业设施或办公楼可设置为 0.90 ~ 0.95；风电光伏场站则应≥0.98（根据电网公司要求）。同时，要检查电压设定范围是否合适，常见的 380V 系统，电压下限可设为 340V ~ 350V，电压上限设为 410V ~ 420V。投切延时时间一般设置为 3 ~ 10 秒，负荷变化频繁时可适当缩短，但过短可能导致设备老化。无功功率阈值和谐波保护阈值也要根据负荷情况和设备容量动态调整。

投切开关方面，要检查其可靠性。对于用高压真空接触器投切的情况，当每组自动补偿柜总容量 ≤ 3000KVar 时，要确保接触器动作准确、可靠，无卡涩现象。对于用高压真空断路器投切的情况，当总容量 >3000KVar 时，要检查断路器的触头接触良好，分合闸动作正常。同时，要定期维护无功补偿柜的电气连接，检查连接线路是否有松动或腐蚀现象，必要时进行紧固或更换。

此外，还应注意无功补偿柜的环境温度。无功补偿柜通常需要安装在干燥、通风、温度适宜的环境中。应避免将其安装在高温、潮湿或有振动的地方，以免影响其正常运行。同时，定期检查柜体的散热系统，确保其正常工作，如检查补偿柜温控装置是否可靠，散热风扇是否正常运行，检查散热装置开启后，补偿柜内部温度是否有效降低。

总之，正确安装和定期维护 TBBZ 无功补偿柜，能够确保其正常运行和延长使用寿命，提高电力系统的功率因数，减少无功功率损耗，提高电能利用率。
