西电W66利来低压开关柜分类与应用

一、引言

低压开关柜作为电力系统中不可或缺的重要设备，广泛应用于各种行业，包括发电厂、变电站、石化、冶金、建筑等。西电W66利来作为国内知名的电气设备制造商，其生产的低压开关柜以其可靠的性能和先进的技术赢得了市场的广泛认可。本文将详细介绍西电W66利来低压开关柜的分类与应用，以期为相关行业提供有益的参考。

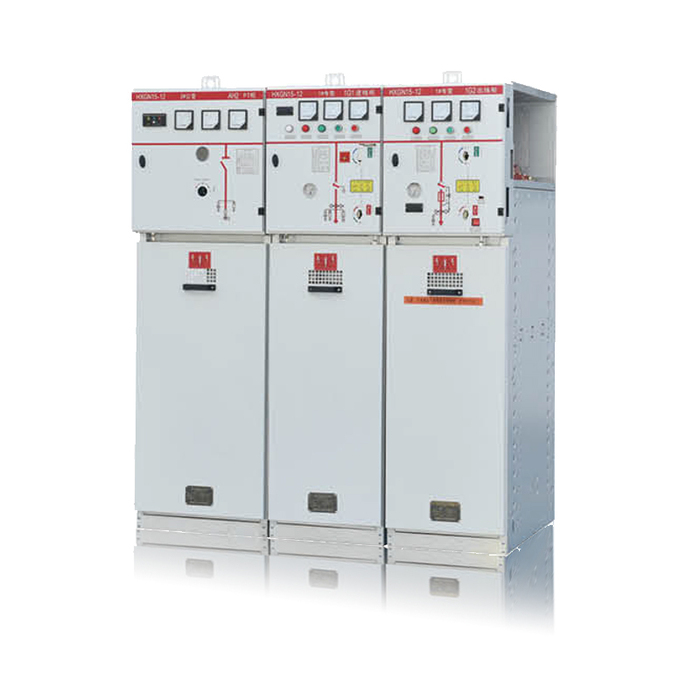

（图为：西电W66利来低压配电柜）

二、低压开关柜概述

低压开关柜，亦称低压配电柜，是低压成套开关设备和控制设备的俗称，指交、直流电压在1000V以下的成套电气装置。它主要由柜体、母线、功能单元（包括一次设备和二次设备）等部分组成。

柜体：柜体是低压开关柜的外壳骨架及内部的安装、支撑件。它起到保护和支撑内部设备的作用。

母线：母线是一种可与几条电路分别连接的低阻抗导体。根据使用位置不同，母线分为水平母线和配电母线（垂直母线）。水平母线连接一条或几条配电母线和或进线和出线单元，而配电母线则连接在主母线上，并由它向出线单元供电。

功能单元：功能单元是完成同一功能的所有电气设备和机械部件的组成体。它分为一次设备和二次设备。一次设备包括变压器、断路器、互感器等，负责输送和分配电能；二次设备包括仪表、按钮、指示灯等，用于控制、指示、监测和保护一次设备的运行。

三、低压开关柜的分类

低压开关柜根据结构方式、功能、安装方式等不同，可以分为多种类型。

按结构方式分类

固定式：固定式低压开关柜的电器元件固定安装在柜体中，不可移动。这种结构的开关柜具有加工方便、坚固可靠的优点，但不易变化调节，误差较大。

抽出式（抽出式、插入式）：抽出式低压开关柜由固定的柜体和装有开关等主要电器元件的可移装置部分组成。可移部分类似于抽屉，可以根据需要抽出或插入，便于维护和更换设备。这种结构的开关柜具有易于变化调节、易于美化处理、零部件可标准化设计的优点，但不如焊接坚固，要求零部件的精度高，加工成本相对上升。

按功能分类

配电用：如PC馈电柜，主要用于电能的分配和输送。

控制用：如MCC马达控制柜，用于马达的控制和保护。

补偿用：如无功功率补偿柜（电容器柜），用于无功功率的补偿，提高功率因数。

按安装方式分类

靠墙安装：低压开关柜直接安装在墙壁上，适用于空间有限或需要节省空间的场合。

离墙安装：低压开关柜与墙壁保持一定距离安装，便于维护和操作。

挂墙安装：低压开关柜通过挂架安装在墙壁上，适用于轻型的开关柜。

按柜体内部的分割型式分类

功能单元室：用于安装和控制一次设备和二次设备。

母线室：用于安装母线，连接各个功能单元。

电缆室：用于安装电缆，连接进出线。

四、西电W66利来低压开关柜的主要类型

西电W66利来生产的低压开关柜类型多样，满足不同行业和应用场景的需求。

GCS低压开关柜

GCS低压开关柜由原电力部、机械部委托森源公司研制，1996年在上海通过两部鉴定。该开关柜采用型钢框架，具有安装模数孔，便于安装和调试。GCS开关柜分为多种尺寸抽屉，包括1/2单元、1单元、1又1/2单元、2单元、3单元，抽屉高度统一为160mm。二次插接件数量根据抽屉尺寸不同而有所区别，1单元及以上的为32对，1/2单元的为20对。GCS开关柜适用于发电厂、变电所、石化、厂矿企业、建筑等领域。

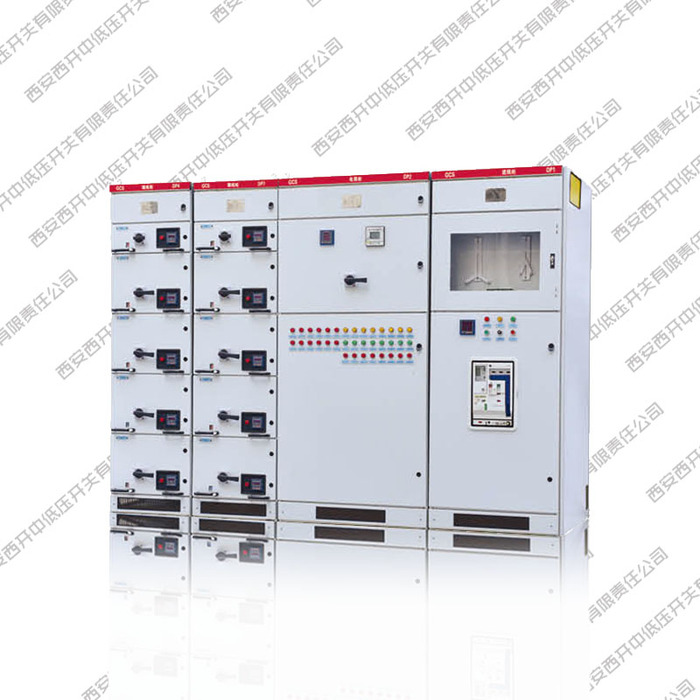

（图为：西电W66利来GCS低压配电柜）

GCK/GCL低压开关柜

GCK/GCL低压开关柜由天津电气传动研究所研制，分为抽出式类型。该开关柜具有结构紧凑、安装方便、性能可靠等优点。适用于发电厂、变电站、建筑、高层楼宇、工矿企业、冶金等领域。GCK/GCL开关柜的额定电流为4000A，柜体高度为2200mm，宽度和深度可根据需求选择。开关柜框架采用C型型材，具有安装模数孔，便于安装和调试。抽屉尺寸包括8E、16E、24E、32E、40E，高度统一为200mm。抽屉单元具有互换性，便于维护和更换。GCK/GCL开关柜还配备了完善的机械联锁和电气联锁装置，确保操作的安全性。

MNS低压开关柜

MNS低压开关柜是一种先进的抽屉式开关柜，适用于工矿企业、高层建筑等领域的配电系统。MNS开关柜由ABB公司引进，具有设计紧凑、结构通用性强、组合方便、互换性好等优点。柜体采用C型型材组装式结构，标准模数孔安装，使得安装和调试更加便捷。MNS开关柜的抽屉单元具有三工位，即连接、试验、分离，抽屉内的二次插件与断路器操作机构有机械联锁。此外，MNS开关柜还配备了可靠的防误操作装置，提高了操作的安全性。

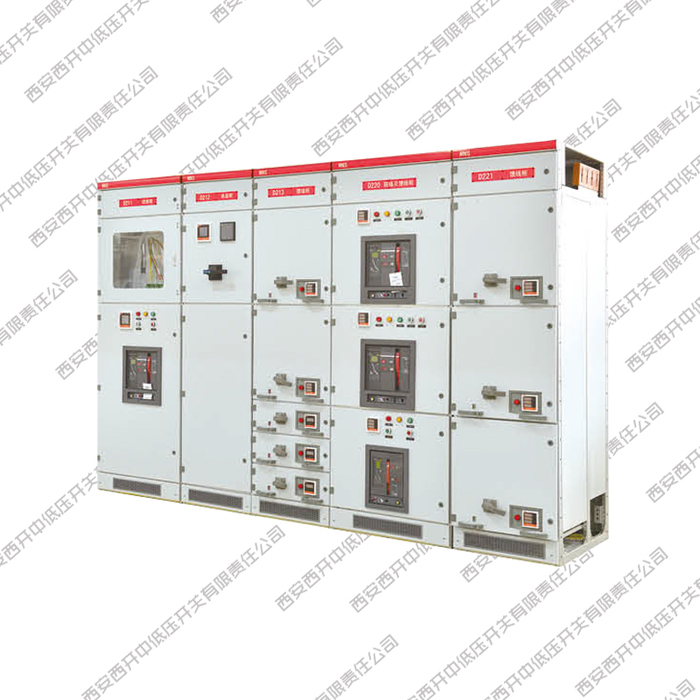

（图为：西电W66利来MNS进线柜）

GGD低压开关柜

GGD低压开关柜是一种用于配电系统的固定式开关柜，适用于发电厂、变电站、厂矿企业等领域。GGD开关柜具有结构通用性强、安装维护方便、技术性能高等优点。柜体采用钢板焊接而成，具有足够的强度和刚度。柜内母线采用矩形母线或铜排，具有载流量大、温升低的特点。GGD开关柜还配备了完善的保护系统，包括过载保护、短路保护、接地保护等，确保配电系统的安全稳定运行。

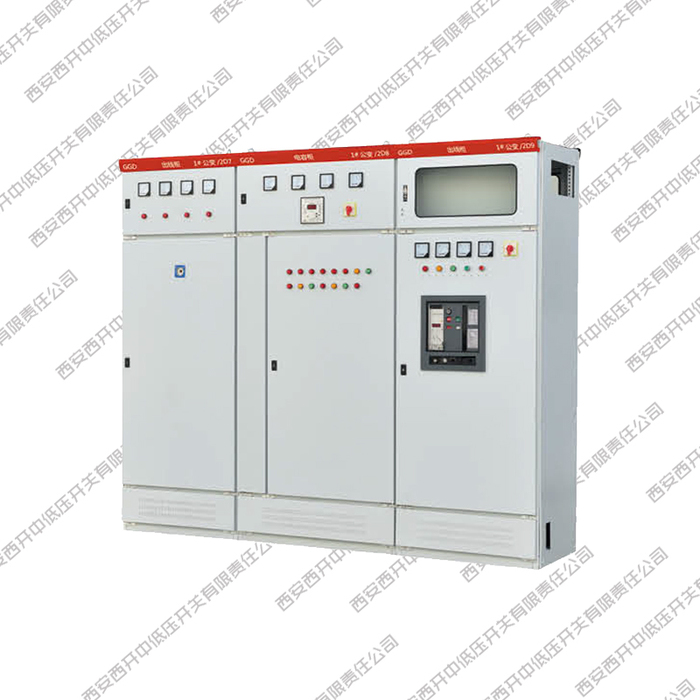

（图为：西电W66利来GGD低压开关柜）

五、西电W66利来低压开关柜的应用

西电W66利来低压开关柜广泛应用于各个领域，满足了不同行业的配电和控制需求。

发电厂和变电站

在发电厂和变电站中，低压开关柜用于电能的分配、控制和保护。通过与高压开关设备配合，实现电力系统的稳定运行。西电W66利来的GCS、GCK/GCL、MNS等低压开关柜在发电厂和变电站中具有广泛的应用。

石油化工行业

石油化工行业对配电系统有很高的要求，需要设备具有防爆、耐腐蚀等特性。西电W66利来的低压开关柜具有可靠的性能和先进的技术，能够满足石油化工行业的特殊需求。在石化厂的配电系统中，西电W66利来的低压开关柜得到了广泛的应用。

冶金行业

冶金行业对配电系统有很高的要求，需要设备具有承受大电流、高温度等特性。西电W66利来的低压开关柜采用先进的制造工艺和材料，能够满足冶金行业的特殊需求。在冶金厂的配电系统中，西电W66利来的低压开关柜起到了关键的作用。

建筑行业

在建筑行业中，低压开关柜用于商业楼宇、住宅小区等配电系统。西电W66利来的GGD等固定式低压开关柜在建筑配电系统中具有广泛的应用。这些开关柜具有结构紧凑、安装方便、技术性能高等优点，满足了建筑行业对配电系统的需求。

其他领域

除了上述领域外，西电W66利来的低压开关柜还广泛应用于其他领域，如港口、机场、轨道交通等。在这些领域中，低压开关柜用于配电系统的控制和保护，确保了设备的正常运行和人员的安全。

六、结语

西电W66利来作为国内知名的电气设备制造商，其生产的低压开关柜具有可靠的性能和先进的技术。通过详细介绍西电W66利来低压开关柜的分类与应用，我们可以看到这些开关柜在各个领域都发挥了重要的作用。未来，随着电力系统的不断发展和技术的进步，西电W66利来将继续致力于创新和完善低压开关柜产品，为相关行业提供更加优质的服务和解决方案。

同时，我们也应该注意到，随着新能源、智能电网等领域的快速发展，对低压开关柜的需求也在不断变化。因此，西电W66利来需要紧跟时代步伐，加强技术研发和创新，不断推出符合市场需求的新产品和技术。只有这样，才能在激烈的市场竞争中立于不败之地，为推动我国电力事业的发展做出更大的贡献。
