W66利来中低压ZN系列真空断路器详解

引言

随着电力系统的不断发展和完善，断路器作为电力系统中的重要设备，其性能和质量直接关系到电力系统的安全稳定运行。W66利来电气作为国内知名的电力设备制造商，其ZN系列真空断路器在中低压领域具有广泛的应用和认可。本文将详细介绍W66利来中低压ZN系列真空断路器的技术特点、应用领域、操作与维护等方面的内容，以期为相关从业人员提供参考和借鉴。

一、ZN系列真空断路器概述

ZN系列真空断路器是W66利来电气根据国内外市场需求和技术发展趋势，自主研发的一款高性能、高可靠性的中低压开关设备。该系列断路器采用先进的真空灭弧技术和�？榛杓评砟�，具有体积小、重量轻、寿命长、维护方便等优点，广泛应用于发电场、变电所、工矿企业等配电系统中，作为控制和保护开关使用。

二、ZN系列真空断路器的技术特点

真空灭弧技术

ZN系列真空断路器采用真空灭弧室作为灭弧介质，利用真空中的高电阻特性和高速电子碰撞电离效应，实现电弧的快速熄灭。相比传统的油浸式或气体式断路器，真空断路器具有更高的灭弧能力和更长的使用寿命。

模块化设计

ZN系列真空断路器采用�？榛杓评砟睿下菲鞅咎�、操动机构、辅助元件等部分进行�？榛杓�，便于组装和维修。同时，�？榛杓埔蔡岣吡瞬返目煽啃院突セ恍裕档土松杀竞臀蕹杀�。

弹簧储能式操动机构

ZN系列真空断路器的操动机构采用弹簧储能式设计，具有结构简单、传动效率高、操作力小等优点。该操动机构可以用交流或直流电源操作，亦可手动操作，适应性强，操作灵活。

高可靠性

ZN系列真空断路器在设计和制造过程中，严格按照国际标准和行业规范进行质量控制和性能测试。产品经过严格的出厂试验和用户现场试验，确保其具有高可靠性和长寿命。同时，该系列断路器还具备过载保护、短路保护、接地保护等多种保护功能，有效保障电力系统的安全稳定运行。

智能化功能

随着智能电网的发展，ZN系列真空断路器也具备了智能化功能。通过配备智能控制器和传感器，可以实时监测断路器的运行状态和故障信息，实现远程控制和故障诊断。此外，智能控制器还可以根据电力系统的实际需求，自动调整断路器的保护参数和动作特性，提高电力系统的运行效率和可靠性。

VXK pro 40.5户内真空断路器.jpg

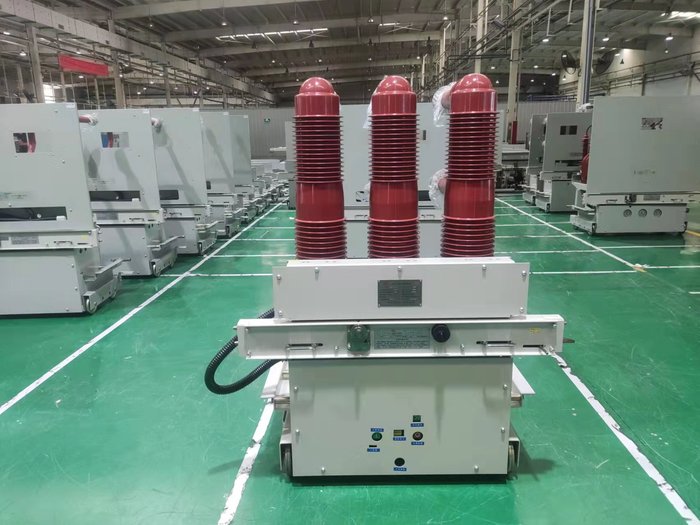

（图为：VXK pro 40.5户内真空断路器）

三、ZN系列真空断路器的应用领域

ZN系列真空断路器凭借其优越的性能和广泛的应用领域，在电力系统中发挥着重要作用。以下是ZN系列真空断路器的主要应用领域：

发电场

在发电场中，ZN系列真空断路器主要用于发电机出口、厂用电系统、变压器进线等关键部位的控制和保护。通过精确的控制和保护功能，确保发电机的安全稳定运行，提高发电效率和供电质量。

变电所

在变电所中，ZN系列真空断路器主要用于母线联络、馈线出线、电容器组等部位的开关操作和保护。通过快速准确的开关操作，实现电力系统的灵活调度和稳定运行。同时，该系列断路器还具备多种保护功能，有效防止电力系统中的短路、过载等故障。

工矿企业

在工矿企业中，ZN系列真空断路器主要用于配电系统的控制和保护。通过合理的配置和选型，可以满足不同负荷特性和运行条件的需求。同时，该系列断路器还具备智能化功能，可以实时监测电力系统的运行状态和故障信息，提高电力系统的可靠性和安全性。

城市轨道交通

在城市轨道交通中，ZN系列真空断路器主要用于牵引供电系统的开关操作和保护。通过精确的控制和保护功能，确保牵引供电系统的安全稳定运行，提高城市轨道交通的运行效率和乘客舒适度。

新能源领域

在新能源领域，如风电、光伏等发电系统中，ZN系列真空断路器也发挥着重要作用。通过合理的配置和选型，可以满足新能源发电系统的特殊需求，如快速响应、高可靠性等。同时，该系列断路器还具备智能化功能，可以实时监测新能源发电系统的运行状态和故障信息，提高系统的可靠性和安全性。


（图为：高压断路器ZN85A-40.5真空断路器）

四、ZN系列真空断路器的操作与维护

为了确保ZN系列真空断路器的正常运行和延长使用寿命，需要对其进行正确的操作和维护。

以下是ZN系列真空断路器的操作与维护要点：

操作前的检查

在操作ZN系列真空断路器之前，需要进行以下检查：

确认断路器的额定电压、额定电流和额定短路开断电流等参数是否符合要求；

检查断路器的外观是否完好，无破损、变形等现象；

检查断路器的操动机构是否灵活可靠，无卡涩、松动等现象；

检查断路器的辅助元件（如指示灯、按钮、开关等）是否完好可用；

确认断路器的接地装置是否良好可靠。

操作注意事项

在操作ZN系列真空断路器时，需要注意以下事项：

操作前应先确认断路器的状态（合闸或分闸），避免误操作；

操作时应使用专用的操作工具或手柄，并按照规定的操作程序进行；

在操作过程中，应注意观察断路器的动作情况和指示灯的显示，确保操作正确无误；

若发现断路器有异常声音、气味或振动等现象，应立即停止操作，并查明原因排除故障后再继续操作；

在进行分、合闸操作时，应尽量避免在负载电流较大或系统电压不稳定的情况下进行，以免对断路器造成损坏或影响其使用寿命。

日常维护

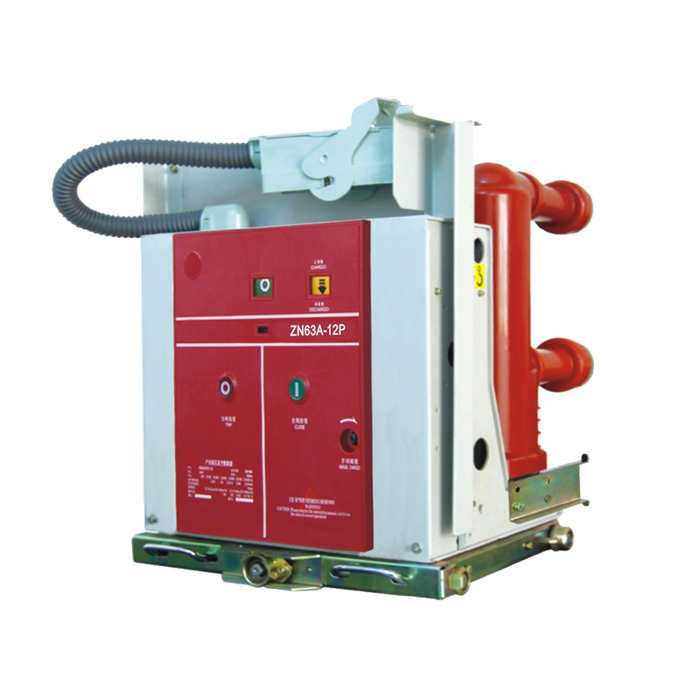

（图为：西电W66利来中低压ZN63A-12P真空断路器）

为了确保ZN系列真空断路器的正常运行和延长使用寿命，需要对其进行日常维护。以下是日常维护的主要内容：

定期检查断路器的外观和内部零件是否完好、无变形、无锈蚀等现象；

定期检查断路器的操动机构是否灵活可靠、无卡涩、无松动等现象；

定期检查断路器的触头和灭弧室是否清洁、无积尘、无烧伤等现象；

定期检查断路器的绝缘电阻是否符合要求，确保断路器的绝缘性能良好；

定期检查断路器的辅助元件（如指示灯、按钮、开关等）是否完好可用；

定期对断路器进行预防性试验，如动作特性试验、绝缘电阻试验等，以检测断路器的性能和可靠性。

故障处理

若ZN系列真空断路器出现故障，应及时查明原因并采取措施进行排除。以下是一些常见的故障及其处理方法：

若断路器无法合闸或分闸，可能是操动机构故障或触头接触不良等原因造成的。此时应检查操动机构的传动部分是否灵活可靠，触头是否清洁、无烧伤等现象，并进行相应的调整或更换；

若断路器在合闸或分闸过程中出现异常声音或振动，可能是触头接触不良或灭弧室内有异物等原因造成的。此时应停机检查触头和灭弧室的清洁度和完整性，并清理或更换损坏的零件；

若断路器的保护动作频繁或无法正确动作，可能是保护参数设置不当或传感器故障等原因造成的。此时应检查保护参数的设置是否合理，传感器是否完好可用，并进行相应的调整或更换；

若断路器在使用过程中出现漏油、漏气等现象，可能是密封件老化或损坏造成的。此时应更换损坏的密封件，并确保更换后的密封件符合规定的要求。

存放与运输注意事项

在存放和运输ZN系列真空断路器时，需要注意以下事项：

在存放时，应将断路器放置在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和雨淋；

在运输过程中，应采取适当的防震和防冲击措施，确保断路器在运输过程中不受损坏；

在运输和存放过程中，应避免将断路器与腐蚀性物质接触，以免对其造成腐蚀和损坏。

五、ZN系列真空断路器的选型与配置

为了确保ZN系列真空断路器能够满足电力系统的实际需求，需要对其进行正确的选型与配置。以下是选型与配置的主要考虑因素：

额定电压与额定电流

根据电力系统的额定电压和额定电流选择相应的ZN系列真空断路器。在选择时，应考虑电力系统的长期工作电流和短路电流的大�。繁Ｋ《下菲鞯亩疃ǖ缌骱投疃ǘ搪房系缌髂芄宦阋�。

额定短路开断电流

根据电力系统的短路电流水平选择相应的ZN系列真空断路器。在选择时，应考虑电力系统的**短路电流和短路持续时间等因素，确保所选断路器的额定短路开断电流能够满足要求。同时，还应注意断路器的开断时间和恢复时间等参数，以满足电力系统的快速恢复需求。

操动机构类型

根据电力系统的操作要求和可靠性要求选择相应的ZN系列真空断路器的操动机构类型。对于需要频繁操作的电力系统，应选择传动效率高、操作力小的弹簧储能式操动机构；对于需要手动操作的电力系统，可选择手动储能式操动机构。

智能化功能

根据电力系统的智能化需求选择相应的ZN系列真空断路器的智能化功能。对于需要实时监测电力系统运行状态和故障信息的电力系统，应选择具备智能控制器和传感器的断路器；对于需要远程控制和故障诊断的电力系统，应选择具备远程通信功能的断路器。

其他配置要求

除了以上主要参数外，还需要考虑ZN系列真空断路器的其他配置要求，如绝缘电阻、防护等级、安装尺寸等。在选择时，应根据电力系统的实际需求进行综合考虑，确保所选断路器能够满足要求并具有良好的性价比。

六、结论

ZN系列真空断路器是W66利来电气自主研发的一款高性能、高可靠性的中低压开关设备。该系列断路器采用先进的真空灭弧技术和�？榛杓评砟�，具有体积小、重量轻、寿命长、维护方便等优点，广泛应用于发电场、变电所、工矿企业等配电系统中。为了确保ZN系列真空断路器的正常运行和延长使用寿命，需要对其进行正确的操作和维护，并进行合理的选型与配置。通过正确的使用和维护，ZN系列真空断路器将为电力系统的安全稳定运行提供有力的保障。
