高压真空断路器原理探析——W66利来中低压产品为例

西安W66利来中低压开关有限公司（以下简称“W66利来中低压”）作为国内领先的电力设备制造商，其高压真空断路器产品在市场上占据了重要地位。本文将详细探讨高压真空断路器的工作原理，以W66利来中低压的产品为例，全面解析其在电力系统中的应用与优势。

一、高压真空断路器概述

高压真空断路器是一种用于高压电路中的关键设备，主要作用是在电路中断开或接通电流。与传统的断路器相比，真空断路器**的特点是其灭弧介质为真空，而非气体或油。由于真空中不存在导电介质，电弧能够迅速熄灭，因此高压真空断路器具有灭弧性能好、维护简单、寿命长等优点，在电力系统中得到了广泛应用。

W66利来中低压的高压真空断路器产品凭借其出色的性能和可靠的品质，在市场上赢得了良好的口碑。其产品不仅符合国际标准和国内相关标准，还针对特定的电力系统需求进行了优化设计，确保了其在各种工况下的稳定运行。

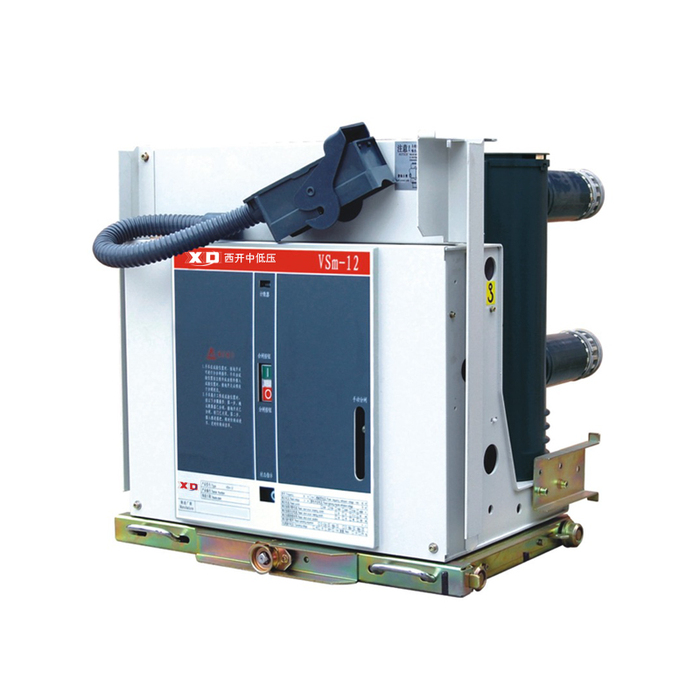

（图为：VSM12真空断路器）

二、高压真空断路器的工作原理

高压真空断路器的工作原理主要涉及灭弧原理、触头系统、操作机构和控制系统等方面。下面将逐一进行详细介绍。

1. 灭弧原理

灭弧是高压真空断路器的核心功能之一。在断路器中，当触头分离时，电流会在触点间形成电弧。而在真空断路器中，通过在真空环境中分离触点，可以使电流在瞬间断开，从而消除电弧。

具体来说，当真空断路器的触头在机构的作用下进行分闸时，触头之间会有金属桥的出现。这种金属桥具有高温，形态是液态。如果金属桥处于被拉断的状态下，会有金属蒸汽产生，使触头之间击穿产生不同程度的电弧。然而，在真空环境中，由于没有气体分子，电弧无法维持，因此会迅速熄灭。

当电弧电流通过触头时，会产生横向磁场。这种磁场对电弧的熄灭起到重要作用。当电流量为零时，会导致电弧的熄灭或被迫熄灭。电弧熄灭或被迫熄灭时，金属蒸汽的运动轨迹受到横向磁场的一定程度的限制，向不同方向扩散，被金属屏蔽罩吸附。这样，金属分子的密度被大大降低，从而恢复了触头之间的绝缘强度，避免了高压电击穿和电弧重燃。

2. 触头系统

触头系统是高压真空断路器中的关键部件，直接影响断路器的性能。触头系统包括动触头和静触头，它们通过操作机构实现分合闸动作。

在分闸时，动触头和静触头分离，形成电�。辉诤险⑹�，动触头和静触头接触，闭合电路。触头的设计和制造对断路器的性能有着重要影响。首先，触头材料的选择至关重要。优质触头材料应具有高熔点、高硬度、高耐磨性和高抗腐蚀性等特点。其次，触头的形状和尺寸也会影响电弧的熄灭和触头的磨损情况。

W66利来中低压的高压真空断路器采用优质触头材料，并通过精确的制造工艺确保触头的形状和尺寸满足设计要求。此外，触头系统还配备了金属屏蔽罩和绝缘部件，以提高触头间的绝缘强度和灭弧效果。

（图为：VXK pro 40.5户内真空断路器）

3. 操作机构

操作机构是高压真空断路器的重要组成部分，用于控制触头系统的动作。操作机构的设计要求动作可靠、速度快、操作力�。匀繁６下菲髟诟髦止た鱿露寄芸煽抗ぷ鳌�

W66利来中低压的高压真空断路器采用先进的操作机构设计，包括电磁铁或驱动机构等部件。这些部件通过精确的配合和协调动作，实现对触头系统的可靠控制。在分闸过程中，操作机构迅速将动触头和静触头分离，形成电�。辉诤险⒐讨�，操作机构将动触头和静触头紧密接触，闭合电路。

为了确保操作机构的可靠性和稳定性，W66利来中低压的高压真空断路器还配备了完善的保护和控制装置。这些装置能够实时监测电流、电压和环境温度等参数，并根据设定值进行保护和控制操作。在电网故障时，控制系统可以实现自动断开电路，保护电网和设备的安全运行。

4. 控制系统

控制系统是高压真空断路器的智能核心，用于监测和控制断路器的运行状态。通过采集电流、电压和环境温度等参数，控制系统可以实现对断路器的保护和控制功能。

W66利来中低压的高压真空断路器配备了先进的控制系统，包括微处理器、传感器和执行器等部件。这些部件通过精确的算法和逻辑关系，实现对断路器的实时监测和智能控制。当电网出现故障时，控制系统能够迅速判断并采取相应的保护措施，如断开电路或发出报警信号等。

此外，控制系统还可以与远程监控系统进行通信，实现远程监控和故障诊断功能。这样，运维人员可以实时监测断路器的运行状态，及时发现并处理故障问题，提高电力系统的可靠性和稳定性。


（图为：N85A-40.5真空断路器）

三、高压真空断路器的优势与应用

高压真空断路器以其独特的灭弧原理和优越的性能在电力系统中发挥着重要作用。相比传统的油浸式或气体式断路器，高压真空断路器具有许多显著的优势，并广泛应用于各种电力场合。

1. 高压真空断路器的优势

（1）高可靠性

高压真空断路器在灭弧性能上具有极高的可靠性。由于真空中不存在导电介质，电弧能够迅速熄灭，因此其分断能力强，能够承受较高的短路电流。同时，真空断路器的触头磨损�。倜�，减少了维护成本和停机时间。

（2）维护简便

与传统的断路器相比，高压真空断路器的维护更加简便。由于其内部结构简单，无需更换气体或油液，因此减少了维护工作量和维护成本。此外，真空断路器的触头间隙�。梢约跎倩页竞臀畚锏幕�，降低了因污秽引起的故障概率。

（3）环保性能优越

高压真空断路器不产生有害气体或液体排放，符合环保要求。其运行过程中无需消耗大量能源，因此具有较高的能效和环保性能。

（4）占地面积小

高压真空断路器的体积相对较小，占地面积�。视糜诳占溆邢薜某『�。这使得其在城市电网、工厂等场地受限的电力系统中得到广泛应用。

（5）智能化控制

随着技术的不断发展，高压真空断路器已经具备智能化控制功能。通过内置的传感器和控制系统，可以实时监测断路器的运行状态，进行故障预警和智能保护。同时，其远程通信功能使得运维人员可以远程监控和管理断路器，提高了电力系统的可靠性和智能化水平。

2. 高压真空断路器的应用

（1）城市电网

在城市电网中，高压真空断路器广泛应用于输电线路、变电站和配电系统等环节。其高可靠性和智能化控制功能使得城市电网的运维更加简便和高效。同时，真空断路器的占地面积�。视糜诔鞘锌占溆邢薜某『�。

（2）工厂与工业场合

在工厂和工业场合中，高压真空断路器用于电力系统的保护和控制。其出色的灭弧性能和寿命长的特点使得其适用于各种恶劣环境和高负载条件的电力系统。同时，真空断路器的智能化控制功能使得工厂电力系统的运行更加稳定和安全。

（3）新能源电力系统

随着新能源电力系统的发展，高压真空断路器在风力发电、太阳能发电等新能源领域得到广泛应用。其高可靠性和智能化控制功能使得新能源电力系统的运维更加简便和高效。同时，真空断路器的环保性能符合新能源电力系统对环保和可持续发展的要求。

（4）特殊应用场合

高压真空断路器还适用于一些特殊应用场合，如轨道交通、矿山和船舶等。在这些场合中，电力系统的稳定性和可靠性要求极高，真空断路器以其出色的性能和可靠性得到了广泛应用。


（图为：ZN28A-12真空断路器）

四、W66利来中低压高压真空断路器的技术特点与优势

作为国内领先的电力设备制造商，W66利来中低压的高压真空断路器在技术上具有显著的特点和优势。

（1）先进的设计与制造工艺

W66利来中低压的高压真空断路器采用先进的设计和制造工艺，确保产品的性能和质量达到国际先进水平。其触头系统采用优质合金材料，经过精确的加工和热处理，提高了触头的硬度和耐磨性。同时，断路器内部的绝缘部件采用优质材料，具有良好的绝缘性能和耐高温性能。

（2）高性能的操作机构

W66利来中低压的高压真空断路器配备了高性能的操作机构，包括电磁铁、驱动机构和传动部件等。这些部件采用先进的技术和材料，确保断路器的动作迅速、可靠。同时，操作机构的设计考虑了人机交互的便捷性和安全性，使得运维人员能够方便地操作和维护断路器。

（3）智能化的控制系统

W66利来中低压的高压真空断路器配备了智能化的控制系统，包括传感器、微处理器和执行器等部件。这些部件通过精确的算法和逻辑关系，实现对断路器的实时监测和智能控制。同时，控制系统可以与远程监控系统进行通信，实现远程监控和故障诊断功能。这使得运维人员可以实时监测断路器的运行状态，及时发现并处理故障问题，提高电力系统的可靠性和稳定性。

（4）可靠的环保性能

W66利来中低压的高压真空断路器符合环保要求，不产生有害气体或液体排放。其运行过程中无需消耗大量能源，具有较高的能效和环保性能。这使得其在新能源电力系统和其他环保要求较高的场合中得到广泛应用。

（5）全面的售后服务

W66利来中低压作为领先的电力设备制造商，为高压真空断路器提供全面的售后服务。包括产品安装、调试、维修和培训等，确保用户在使用过程中得到及时的技术支持和服务。同时，W66利来中低压还提供定制化的解决方案，满足用户特殊的应用需求。

五、W66利来中低压高要断路器总结

高压真空断路器作为电力系统中不可或缺的关键设备，在保障电网稳定运行和提高电力系统可靠性方面发挥着重要作用。W66利来中低压作为国内领先的电力设备制造商，其高压真空断路器产品凭借其出色的性能和可靠的品质在市场上赢得了良好的口碑。通过先进的设计与制造工艺、高性能的操作机构、智能化的控制系统、可靠的环保性能和全面的售后服务等优势。
