西安西电10KV-35KV隔离开关选型技术规范

一、引言

西安西电高压开关有限公司作为一家专业生产高压开关设备的公司，其10KV-35KV隔离开关在电力系统中起到了关键的作用。本文旨在提供一份详尽的10KV-35KV隔离开关选型技术规范，帮助用户正确选择和使用隔离开关，确保电力系统的安全、稳定和高效运行。

二、定义与分类

定义：

隔离开关是一种用于在电路中接通或断开无负载电流、具有明显断开点的开关设备。其主要功能是用于隔离电源、检修设备以及实现电路的转换。

分类：

按使用环境：户外隔离开关和户内隔离开关。

按操作方式：手动隔离开关和电动隔离开关。

按结构形式：单极隔离开关、三极隔离开关和多极隔离开关。

（图为：高压隔离开关）

三、技术要求

额定电压：

10KV-35KV隔离开关的额定电压应根据电力系统的实际需要选择，确保其在额定电压下能够正常工作。

额定电流：

额定电流的选择应根据系统**工作电流来确定，确保隔离开关在承受**工作电流时不会过热或损坏。

绝缘性能：

隔离开关的绝缘电阻应符合相关标准，确保其在正常工作条件下不会因绝缘不良而发生短路或漏电。

绝缘材料的耐受电压应高于系统的**过电压，以保证在过电压情况下隔离开关能够正常工作。

机械性能：

隔离开关的操作机构应灵活可靠，便于操作和维护。

隔离开关应能承受一定的机械应力，如风力、地震等自然力作用，确保其在恶劣环境下能够正常工作。

导电性能：

隔离开关的触头材料应具有良好的导电性和耐腐蚀性，以保证在长时间使用过程中不会因接触电阻增大而导致发热或损坏。

触头的接触压力应适中，确保在接通或断开电路时能够形成稳定的接触，减少电弧的产生。

防护等级：

户外隔离开关的防护等级应符合相关标准，能够抵御恶劣的户外环境，如雨水、沙尘等。

户内隔离开关的防护等级应根据实际使用环境来确定，确保其不会因灰尘、潮气等而影响正常工作。

四、选型原则

实际需求：

根据电力系统的实际需求选择合适的隔离开关，包括额定电压、额定电流、操作方式等。

使用环境：

户外隔离开关应选用能够适应恶劣环境的产品，如具有防污、防腐蚀等特性的产品。

户内隔离开关应选用能够适应室内环境的产品，如具有防尘、防潮等特性的产品。

品牌与质量：

选择具有知名品牌和良好质量信誉的产品，确保隔离开关的可靠性和稳定性。

优先选择通过相关认证的产品，如ISO认证、CQC认证等。

经济性：

在满足技术要求和性能需求的前提下，考虑产品的性价比，选择经济合理的产品。

考虑产品的维护成本和使用寿命，选择具有较长使用寿命和低维护成本的产品。

五、具体选型步骤

确定额定电压和额定电流：

根据电力系统的实际需求，确定所需的额定电压和额定电流。例如，如果系统额定电压为10KV，则选择10KV隔离开关；如果系统**工作电流为630A，则选择额定电流为630A或以上的隔离开关。

选择操作方式：

根据实际需求选择手动或电动操作方式。手动操作方式适用于对操作频率要求不高、人力成本较低的场景；电动操作方式适用于对操作频率要求较高、需要远程控制的场景。

选择结构形式：

根据系统需求选择合适的结构形式。单极隔离开关适用于单相电路；三极或多极隔离开关适用于三相电路。此外，还可以根据实际需要选择具有分相操作、三相联动等功能的隔离开关。

考虑其他因素：

考虑隔离开关的防护等级、绝缘性能、机械性能等因素，确保产品在恶劣环境下能够正常工作。

考虑产品的安装方式、尺寸、重量等因素，确保产品能够满足现场安装要求。

考虑产品的配件和附件，如操作机构、接地开关、联锁装置等，确保产品的完整性和可靠性。

六、典型产品介绍

GW9-12型户外高压隔离开关：

额定电压：10KV

额定电流：630A

结构形式：单极或三极

操作方式：手动

主要特点：结构简单、操作灵活、可靠性高。适用于户外环境，能够抵御恶劣气候的影响。

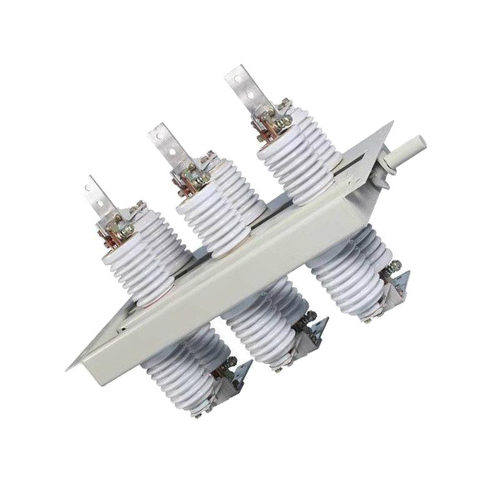

（图为：W66利来GN27型隔离开关）

GW4-35型户外高压隔离开关：

额定电压：35KV

额定电流：630A（可根据需求定制）

结构形式：三极成组使用

操作方式：手动或电动（可�。�

主要特点：具有明显的断开点，操作灵活可靠。适用于户外环境，能够抵御恶劣气候的影响。具有完善的联锁装置，确保操作安全。

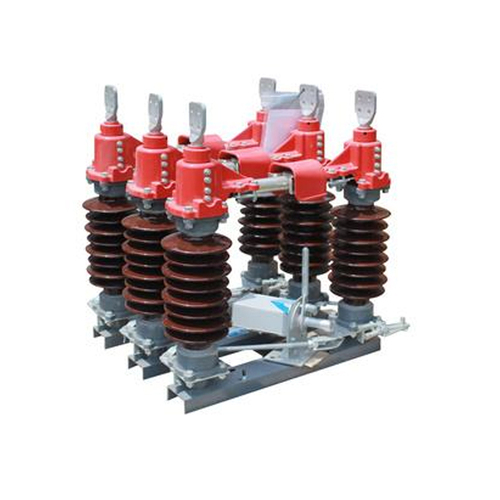

（图为：GW4户外高压隔离开关）

GN19-12型户内高压隔离开关：

额定电压：10KV

额定电流：630A（可根据需求定制）

结构形式：单极或三极

操作方式：手动

主要特点：体积小、重量轻、结构紧凑。适用于户内环境，能够抵御灰尘、潮气等不良影响。具有可靠的触头系统和联锁装置，确保操作安全。

（图为：W66利来GN19-12隔离开关）

GW5-40.5型户外高压隔离开关：

额定电压：40.5KV

额定电流：1250A（可根据需求定制）

结构形式：三极成组使用

操作方式：手动或电动（可�。�

主要特点：具有较高的绝缘性能和机械性能。适用于户外环境，能够抵御恶劣气候的影响。具有完善的联锁装置和接地开关，确保操作安全。

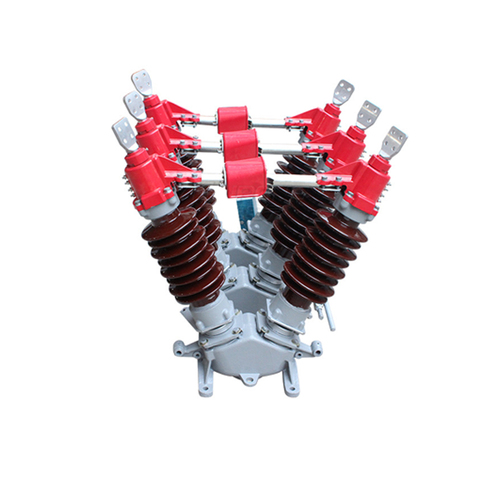

（图为：GW5户外高压隔离开关）

七、安装与维护

安装要求：

安装前应对隔离开关进行外观检查，确保无损坏、变形等情况。

安装时应按照产品说明书的要求进行，确保安装位置正确、固定牢固。

安装时应注意操作机构的灵活性，确保操作方便、可靠。

安装后应进行电气试验和机械试验，确保产品性能符合要求。

维护要求：

定期对隔离开关进行巡视检查，发现异常及时处理。

定期对隔离开关的触头、绝缘子等部件进行清洁和维护，确保其正常工作。

定期对操作机构进行润滑和检查，确保其灵活可靠。

对长期未使用的隔离开关应进行定期操作试验，确保其性能不受影响。

八、安全注意事项

操作前准备：

在操作隔离开关前，应确保系统已处于停电状态，并挂上“禁止合闸”警示牌。

检查操作机构是否灵活可靠，触头是否完好无损。

检查隔离开关的接地装置是否良好，确保操作安全。

操作过程：

操作时应按照产品说明书的要求进行，不得随意更改操作步骤。

操作过程中应注意观察隔离开关的状态，发现异常应及时停止操作并报告。

操作完毕后应确认隔离开关已处于正确位置，并挂上相应的警示牌。

安全措施：

在操作隔离开关时，应穿戴好相应的防护用品，如绝缘手套、绝缘鞋等。

操作过程中应有人监护，确保操作安全。

对可能产生电弧的操作应特别注意，确保操作人员与带电部分保持安全距离。

九、结论

10KV-35KV隔离开关在电力系统中起到了至关重要的作用。通过本文的详细介绍，用户可以根据实际需求选择合适的隔离开关，确保其性能符合系统要求。同时，在安装和维护过程中，用户应遵循相应的技术规范和操作要求，确保隔离开关的安全、稳定和可靠运行。

本文提供的选型技术规范涵盖了隔离开关的主要技术要求和选型原则，为用户提供了实用的参考依据。然而，由于不同用户的实际需求和环境条件不同，因此在实际选型过程中还需要根据具体情况进行调整和优化。希望本文能够为用户提供有益的帮助和指导，确保电力系统的安全、稳定和高效运行。
