西安西电:ZN63A真空断路器详细介绍与常见问题及解决方法

ZN63A真空断路器详细介绍与产品应用

17839

发表时间：2024-11-19 14:44作者：W66利来中低压运营部来源：W66利来网址：https://www.xd-xk.com

西安西电ZN63A真空断路器

引言

在电力系统中，高压断路器是控制和保护电器的重要组成部分。其可靠性和性能直接关系到电力系统的安全稳定运行。在众多高压断路器中，西安西电ZN63A真空断路器凭借其优越的性能和广泛的应用领域，成为了众多工矿企业、发电厂及变电站的首选设备。本文将详细介绍ZN63A真空断路器的设备信息、使用条件、结构特点以及其在电力系统中的应用，以期为相关技术人员提供参考。


（图为：西安西电ZN63A系列真空断路器参数）

一、设备信息

ZN63A真空断路器是三相交流额定电压的户内开关设备，其额定电压为12kV或24kV，频率50Hz。该设备可广泛应用于工矿企业、发电厂及变电站，作为电气设施的控制和保护之用，尤其适用于频繁操作的场所，如冶金、化工和煤炭行业。

ZN63A真空断路器符合GB/T 1984《高压交流断路器》、GB/T 11022《高压开关设备和控制设备标准的共用技术要求》、DL/T 402《高压交流断路器》及相关的IEC标准要求。其优良的灭弧性能和稳定的电气性能，使得该设备能够在复杂的电力系统环境中可靠运行。

二、使用条件

为了确保ZN63A真空断路器的正常运行，必须满足以下使用条件：

环境温度：断路器的工作环境温度应不高于+40℃，不低于-15℃。在-30℃的环境下可以储运。需要注意的是，不同型号的ZN63A真空断路器，其使用温度范围可能略有不同，例如VS1-12型侧装式真空断路器的工作环境温度范围为-40℃至+30℃。

海拔高度：使用海拔高度不超过1000m（某些型号如VS1-12型可高达2000m）。

相对湿度：日平均值不大于95%，月平均值不大于90%。饱和蒸汽压日平均值不大于2.2×10^-2 MPa，月平均值不大于1.8×10^-2 MPa。

地震烈度：不超过8度。

环境条件：应无火灾、爆炸危险，无严重污秽、化学腐蚀以及剧烈震动的场所。

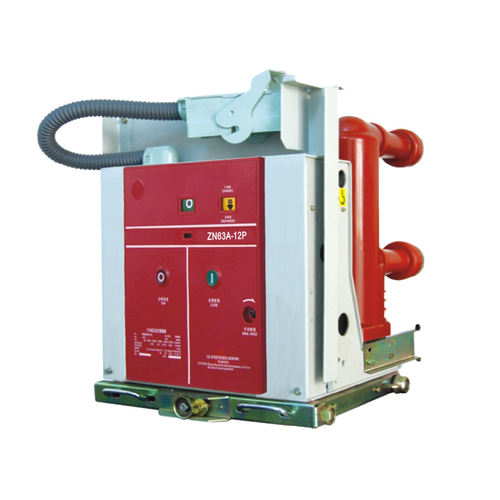

（图为：西安西电ZN63A真空断路器）

三、结构特点

ZN63A真空断路器在结构上具有以下几个显著特点：

灭弧室设计：断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构。这种设计使得触头的电磨损速率�。缡倜�，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平低，开断能力强。

操动机构：操动机构为平面布置的弹簧储能式操动机构，具有手动储能和电动储能功能。操动机构置于灭弧室前的机构箱内，断路器的机构箱同时用作操动机构的构架。机构箱被四块中间隔板分成五个装配空间，分别装有操动机的储能部分、传动部分、脱扣部分和缓冲部分。前部设有合、分按钮，手动储能操作孔，弹簧储能状态指示牌，合分指示牌。这种设计使得灭弧室和机构前后布置组成一个整体，减少了不必要的中间传动环节，降低了能耗和噪声，提高了断路器的可靠性。

绝缘性能：断路器采用三相支柱式结构，三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘。这种设计使得断路器具有耐高低温、耐紫外线、耐老化等特点，提高了其防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

小型化设计：操动机构采用小型化弹簧操动机构，储能电机功率�。趾险⒛芎牡汀；勾捎谜娑浞绞�，零部件数量�。煽啃愿�。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，进一步提高了机构的可靠性。

灵活的操作方式：断路器的分、合闸操作可采用手动或电动操作及远方�？夭僮�。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。这种灵活性使得ZN63A真空断路器能够适应各种复杂的电力系统控制需求。

电流互感器：断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号。根据用户要求可加装计量用电流互感器。

防误联锁装置：断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置。只有在隔离刀完全合闸或完全分闸时才可操作断路器。这种设计确保了操作的安全性，防止了误操作带来的危险。

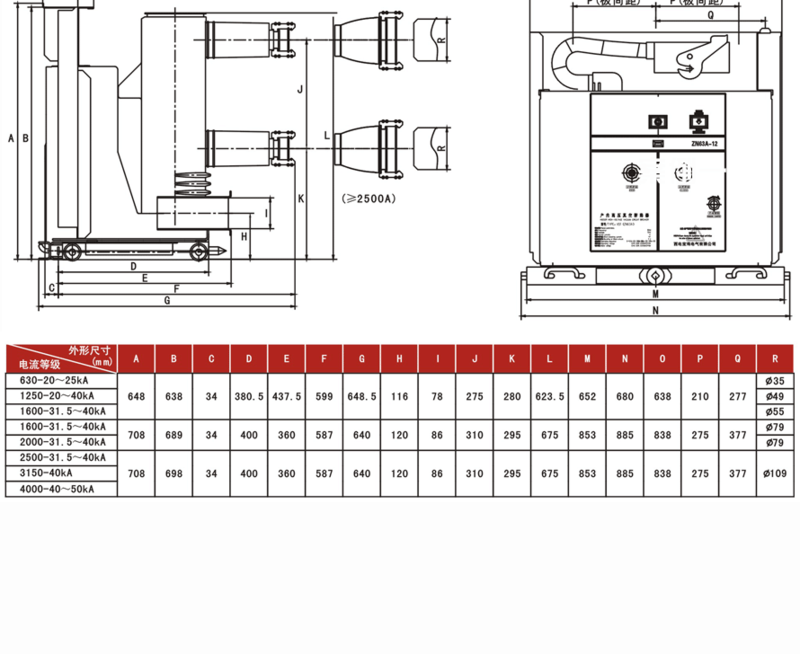

（图为：ZN63-12系列真空断路器所有参数示图）

四、性能特点

ZN63A真空断路器具有以下显著的性能特点：

寿命长：由于采用了真空灭弧室和优质触头材料，断路器的电气寿命和机械寿命都非常长，能够满足频繁操作的需求。

维护简单：断路器的结构设计合理，零部件数量少，维护起来非常方便。同时，由于其高可靠性和稳定性，维护频率也相对较低。

无污染：断路器在操作过程中不会产生有害气体或物质，对环境无污染。

无爆炸危险：由于采用了真空灭弧技术，断路器在开断过程中不会产生电弧爆炸的危险。

噪音低：操动机构采用弹簧储能式设计，分合闸过程中产生的噪音非常低，不会对周围环境造成干扰。

适用范围广：ZN63A真空断路器既可以作为固定安装单元（固定柜）使用，也可以和推动机构（底盘车）组成手车单元（手车柜）使用，能够满足各种复杂的电力系统需求。

五、应用案例

ZN63A真空断路器在电力系统中的应用非常广泛，以下是几个典型的应用案例：

发电厂：在发电厂中，ZN63A真空断路器被广泛应用于发电机出口、主变压器进出口以及厂用电系统等关键部位，作为电气设施的控制和保护之用。其高可靠性和稳定性确保了发电厂的安全稳定运行。

变电站：在变电站中，ZN63A真空断路器被用作进线开关、出线开关以及母线联络开关等关键设备。其优异的灭弧性能和电气性能使得变电站的运行更加可靠和安全。

工矿企业：在工矿企业中，ZN63A真空断路器被广泛应用于各种电力系统中，作为电动机、变压器、电容器组等电气设备的控制和保护之用。其灵活的操作方式和强大的开断能力使得工矿企业的电力系统更加高效和稳定。

煤炭行业：在煤炭行业中，ZN63A真空断路器被用于井下变电站和配电系统中，作为电气设备的控制和保护之用。其防潮、防凝露性能以及高可靠性使得煤炭行业的电力系统能够在恶劣的环境下稳定运行。

六、常见问题及解决方法

在使用ZN63A真空断路器的过程中，可能会遇到一些常见问题。以下是一些常见问题及其解决方法：

合闸不到位：这可能是由于操动机构的储能不足或传动部件卡涩导致的。解决方法是检查操动机构的储能情况，确保储能充足；同时检查传动部件是否卡涩，如有卡涩现象应及时清理或更换。

分闸不到位：这可能是由于分闸弹簧弹力不足或分闸部件磨损导致的。解决方法是检查分闸弹簧的弹力情况，如弹力不足应及时更换；同时检查分闸部件的磨损情况，如有严重磨损应及时更换。

触头烧蚀：这可能是由于触头材料质量不佳或开断电流过大导致的。解决方法是更换质量更好的触头材料；同时优化电力系统的运行方式，减少过大的开断电流。

绝缘性能下降：这可能是由于绝缘部件老化或受潮导致的。解决方法是检查绝缘部件的老化情况，如有老化现象应及时更换；同时加强防潮措施，确保绝缘部件的干燥。

操作机构失灵：这可能是由于操作机构内部故障或外部电源故障导致的。解决方法是检查操作机构的内部情况，如有故障应及时修复；同时检查外部电源是否正常，如有异常应及时处理。

七、维护与保养

为了确保ZN63A真空断路器的长期稳定运行，必须定期对其进行维护和保养。以下是一些常见的维护和保养措施：

定期检查：定期对断路器进行外观检查，确保各部件完好无损；同时检查操动机构的储能情况、传动部件的灵活性以及触头的磨损情况。

清洁处理：定期对断路器进行清洁处理，去除表面积尘和油污；同时检查绝缘部件的干燥情况，如有潮湿现象应及时处理。

润滑处理：定期对断路器的传动部件进行润滑处理，确保其灵活运转；同时检查润滑油的质量和数量，如有不足应及时补充。

紧固处理：定期对断路器的紧固件进行检查和紧固处理，确保其连接可靠；同时检查各部件的松动情况，如有松动应及时紧固。

更换部件：定期对断路器的易损部件进行检查和更换处理，如触头、分闸弹簧等；同时根据运行情况和维护经验，制定合理的更换周期。

八、结论

ZN63A真空断路器凭借其优越的性能和广泛的应用领域，成为了众多工矿企业、发电厂及变电站的首选设备。其高可靠性、稳定性和灵活性使得电力系统能够更加高效、安全和稳定地运行。然而，在使用过程中也可能会遇到一些常见问题，需要采取相应的解决方法

九、技术升级与创新

随着科技的进步和电力系统的发展，ZN63A真空断路器也在不断地进行技术升级和创新。以下是一些可能的技术发展趋势：

智能化与自动化：随着物联网、大数据和人工智能等技术的快速发展，ZN63A真空断路器将向更加智能化和自动化的方向发展。通过集成智能传感器、远程监控和故障预警系统，可以实现断路器的远程监控、故障诊断和预测性维护，进一步提高其可靠性和可用性。

环保与节能：随着全球对环�：徒谀芪侍獾娜找婀刈�，ZN63A真空断路器也将朝着更加环�：徒谀艿姆较蚍⒄埂Ｍü捎眯虏牧�、新工艺和优化设计，可以减少断路器的能耗和排放，同时提高其电气性能和机械性能。

小型化与轻量化：随着电力系统对设备紧凑性和灵活性的要求越来越高，ZN63A真空断路器将向更加小型化和轻量化的方向发展。通过采用先进的制造工艺和材料，可以减小断路器的体积和重量，同时保持其高可靠性和稳定性。

�？榛氡曜蓟�：为了提高断路器的生产效率和降低成本，ZN63A真空断路器将向更加模块化和标准化的方向发展。通过设计通用的接口和标准化的零部件，可以实现断路器的快速组装和维修，同时提高设备的互换性和可靠性。

高电压与大容量：随着电力系统的发展，对高电压和大容量断路器的需求也在不断增加。因此，ZN63A真空断路器也需要不断进行技术升级和创新，以满足高电压和大容量电力系统的需求。

十、市场前景与发展趋势

ZN63A真空断路器作为一种高性能、高可靠性和稳定性的高压开关设备，在电力系统中具有广泛的应用前景和发展潜力。以下是一些可能的市场前景和发展趋势：

市场需求不断增加：随着全球电力需求的不断增长和电力系统的发展，对高性能开关设备的需求也在不断增加。ZN63A真空断路器作为一种高性能、高可靠性和稳定性的开关设备，将受到越来越多的关注和需求。

应用领域不断扩大：随着电力系统的不断发展和完善，ZN63A真空断路器的应用领域也将不断扩大。除了传统的工矿企业、发电厂和变电站外，还可以应用于智能电网、分布式能源、电动汽车充电站等新兴领域。

市场竞争加剧：随着市场需求的不断增加和应用领域的不断扩大，ZN63A真空断路器的市场竞争也将变得更加激烈。为了保持市场竞争力，企业需要不断进行技术创新和产品研发，提高产品的性能和质量。

国际化趋势明显：随着全球化的加速和国际贸易的不断扩大，ZN63A真空断路器的国际化趋势也越来越明显。企业需要积极拓展国际市场，加强与国际同行的合作与交流，提高产品的国际竞争力。

十一、结束语

综上所述，ZN63A真空断路器作为一种高性能、高可靠性和稳定性的高压开关设备，在电力系统中具有广泛的应用前景和发展潜力。通过不断进行技术升级和创新，可以进一步提高其性能和可靠性，满足电力系统的发展需求。同时，企业也需要关注市场趋势和竞争态势，加强技术研发和市场拓展，以保持市场竞争力和领先地位。

在未来，随着电力系统的不断发展和完善，ZN63A真空断路器将继续发挥其重要作用，为电力系统的安全稳定运行提供有力保障。同时，我们也需要不断关注新技术和新趋势的发展，为ZN63A真空断路器的技术创新和升级提供新的思路和方法。
