W66利来中低压铠装移开式35kV高压开关柜的主要配件与行业应用

一、引言

35kV高压开关柜是电力系统中的重要设备，主要用于接受和分配电能，并对电力电路进行控制、保护、测量和监视。W66利来中低压生产的铠装移开式35kV高压开关柜以其结构紧凑、安全可靠、维护方便等特点，广泛应用于发电厂、变电站、风电场、光伏电站等多个领域。本文将详细介绍W66利来中低压铠装移开式35kV高压开关柜的主要配件及其在行业中的应用。

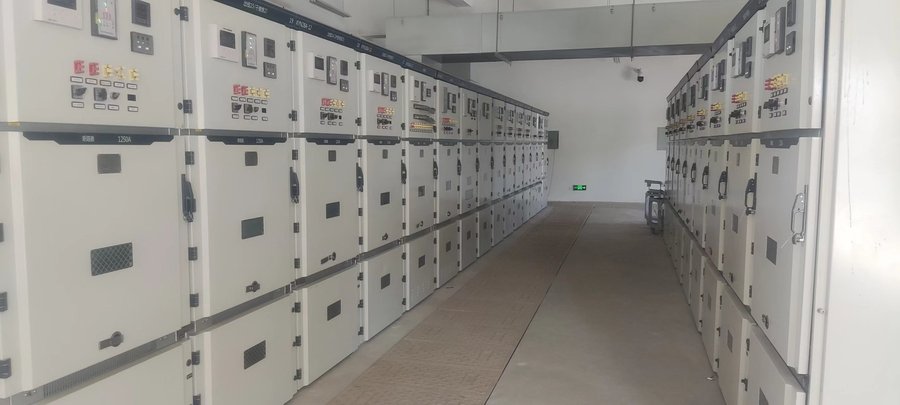

35kv高压开关柜

二、主要配件

1. 母线室

母线室是35kV高压开关柜的重要组成部分，主要由母线套管、主母线、分支母线和静触头盒四部分组成。

母线套管：母线套管用于支持和固定母线排，同时起到母线排队柜体的绝缘作用。母线套管的设计需确保母线排的稳定性和安全性，防止因振动或外力作用导致的短路或故障。

主母线：主母线用于汇集和分配电能。主母线通常采用高导电率的铜或铝材料制成，以保证电流传输的高效性和稳定性。

分支母线：分支母线从主母线引出，连接断路器上口的静触头。分支母线的设计需考虑电流分布和散热性能，确保在高负荷条件下仍能正常运行。

静触头盒：静触头盒用于支持和固定断路器上口的静触头，并使静触头与柜体绝缘。静触头盒的设计需确保触头的接触良好，防止因接触不良导致的发热和故障。

2. 电缆室

电缆室位于母线室的下方，主要由电流互感器、断路器、隔离开关、接地刀闸等组成。

电流互感器：电流互感器用于测量出线电流值，为电流表、计量装置、保护装置等提供电流信号。电流互感器的精度和稳定性对电力系统的测量和保护至关重要。

断路器：断路器是35kV高压开关柜的核心元件，用于对电路进行控制、保护和开断。断路器通常采用真空断路器或SF6断路器，具有开断能力强、使用寿命长、维护方便等特点。

隔离开关：隔离开关用于隔离并切断电源，以便进行安全维修和检修。隔离开关的设计需确保在分闸状态下，各带电部分与地之间具有足够的绝缘距离，防止触电事故的发生。

接地刀闸：接地刀闸用于切断故障线路，将线路接地，保障人身安全。接地刀闸的操作需遵循严格的安全规程，确保在接地过程中不会引发短路或电弧放电。

3. 柜体结构

W66利来中低压铠装移开式35kV高压开关柜的柜体采用铠装移开式结构，具有结构紧凑、合绝缘、长寿命、免维护等特点。柜体主要由壳体、电器元件（包括绝缘件）、各种机构、二次端子及连线等组成。

壳体：壳体采用优质冷轧钢板或敷铝锌钢板经CNC机床加工后焊接或用螺栓拼接而成，具有高强度和良好的防腐性能。

电器元件：电器元件包括断路器、隔离开关、电流互感器、电压互感器等，均选用国内外知名品牌产品，确保设备的可靠性和稳定性。

各种机构：各种机构包括手车机构、接地开关机构、操作机构等，均经过严格的质量控制和性能测试，确保设备的操作灵活性和安全性。

二次端子及连线：二次端子及连线用于连接控制、保护、测量等二次回路，确保设备的智能化和自动化水平。

4. 其他配件

除了母线室、电缆室和柜体结构外，W66利来中低压铠装移开式35kV高压开关柜还配备了其他重要配件，如温度控制器、湿度控制器、照明装置、加热器等。

温度控制器：温度控制器用于监测和控制开关柜内的温度，防止因温度过高导致的设备故障和火灾事故。

湿度控制器：湿度控制器用于监测和控制开关柜内的湿度，防止因湿度过高导致的绝缘性能下降和腐蚀问题。

照明装置：照明装置用于提供开关柜内的照明，方便运维人员进行维护和检修。

加热器：加热器用于在低温环境下对开关柜进行加热，防止因温度过低导致的设备损坏和故障。


三、行业应用

W66利来中低压铠装移开式35kV高压开关柜以其优越的性能和广泛的应用领域，成为电力系统中不可或缺的重要设备。以下是该设备在几个主要行业中的应用情况。

1. 变电站

变电站是电力系统中进行电压变换、电能分配和传输的关键节点。35kV高压开关柜在变电站中用于35kV输电线路的进出线、母线的连接与分段等，确保变电站内设备的检修维护安全以及电力系统的稳定运行。

在变电站中，35kV高压开关柜通常与变压器、互感器、避雷器等设备配合使用，构成完整的电力传输和分配系统。通过35kV高压开关柜的控制和保护功能，可以实现对电力系统的实时监测和故障切除，提高电力系统的可靠性和稳定性。

2. 风电场

风电场的电力输出电压通常为35kV或更高，35kV高压开关柜在风电场中用于升压站的电能汇集、升压和接入电网。在风电场的日常运行中，35kV高压开关柜还用于风机的启�？刂�、线路的切换以及设备的检修维护。

风电场对电力设备的可靠性和稳定性要求较高，因为风能的间歇性和不确定性会对电力系统的运行产生影响。35kV高压开关柜以其优越的控制和保护性能，能够确保风电场在恶劣天气条件下的正常运行，提高风电场的发电效率和经济效益。

3. 光伏电站

光伏电站的输出电压也可能达到35kV，35kV高压开关柜在光伏电站中用于逆变器输出侧、升压站等部位，实现光伏电能的有效传输和接入电网。同时，在光伏电站的设备维护和故障处理时，35kV高压开关柜还起到隔离电源的作用，保障人员和设备的安全。

光伏电站的发电效率受光照强度、温度等环境因素的影响较大，因此需要对电力系统进行实时监测和控制。35kV高压开关柜通过配备智能控制器和传感器等设备，可以实现对光伏电站的远程监控和故障预警，提高光伏电站的运行效率和安全性。

4. 冶金行业

冶金企业的生产过程中需要大量的电力支持，且对电力系统的可靠性和稳定性要求较高。35kV高压开关柜在冶金行业中用于高压配电室、电炉变压器等设备的电力接入和控制，在电炉的启停、轧制生产线的运行等过程中起到电路切换和保护的作用。

冶金行业对电力设备的耐高温、耐腐蚀等性能要求较高，因为冶金生产过程中会产生大量的高温和腐蚀性气体。35kV高压开关柜采用优质材料和先进工艺制造而成，具有良好的耐高温和耐腐蚀性能，能够满足冶金行业对电力设备的要求。

5. 石油化工行业

石油化工企业的生产环境具有易燃易爆的特点，对电气设备的安全性要求极为严格。35kV高压开关柜在石油化工行业中用于变电站、配电室等场所的电力分配和控制，保障生产装置的稳定运行。

石油化工行业对电力设备的防爆、防火等性能要求较高，因为一旦发生火灾或爆炸事故，将会对人员和财产造成巨大的损失。35kV高压开关柜采用防爆结构和防火材料制造而成，具有良好的防爆和防火性能，能够满足石油化工行业对电气设备的要求。

6. 矿山行业

矿山的开采和生产过程需要大量的电力驱动设备，如提升机、通风机、破碎机等。35kV高压开关柜在矿山行业中用于变电站、配电室等场所，为矿山的生产设备提供可靠的电力供应，并在设备检修和故障处理时起到隔离电源的作用，保障人员和设备的安全。

矿山行业对电力设备的可靠性和稳定性要求较高，因为矿山生产过程中需要连续供电，以保证生产设备的正常运行。35kV高压开关柜通过配备冗余电源和自动切换装置等设备，可以实现对矿山电力系统的实时监测和故障切除，提高矿山电力系统的可靠性和稳定性。

7. 城市轨道交通

在城市轨道交通的牵引变电所、降压变电所等场所，35kV高压开关柜用于电力的输入、输出和分配，为轨道交通的列车运行、车站设备的供电提供保障。

城市轨道交通对电力设备的可靠性和稳定性要求较高，因为一旦发生停电事故，将会对列车运行和乘客安全造成严重影响。35kV高压开关柜通过配备智能控制器和故障预警系统等设备，可以实现对城市轨道交通电力系统的实时监测和故障切除，提高城市轨道交通的运行效率和安全性。

8. 大型建筑及商业中心

一些大型建筑和商业中心的用电量较大，需要35kV的高压供电。35kV高压开关柜在这些场所的高压配电室中用于电力的接入、分配和控制，保障建筑和商业中心的正常用电。

大型建筑和商业中心对电力设备的可靠性和稳定性要求较高，因为一旦发生停电事故，将会对人们的日常生活和生产经营造成严重影响。35kV高压开关柜通过配备冗余电源和自动切换装置等设备，可以实现对大型建筑和商业中心电力系统的实时监测和故障切除，提高电力系统的可靠性和稳定性。

四、总结

W66利来中低压铠装移开式35kV高压开关柜以其优越的性能和广泛的应用领域，成为电力系统中不可或缺的重要设备。通过详细介绍该设备的主要配件和行业应用情况，我们可以更加深入地了解其在电力系统中的作用和价值。未来，随着电力技术的不断发展和应用领域的不断拓展，35kV高压开关柜将会迎来更加广阔的发展前景。
