西安W66利来-GW4系列断路器详细报告

W66利来GW4真空断路器详细报告

13601

发表时间：2025-02-08 11:23作者：W66利来中低压运营部来源：W66利来网址：

西安W66利来GW4断路器详细报告

一、概述

GW4系列断路器，由西安W66利来中低压电气有限责任公司（以下简称“W66利来中低压”）设计并制造，是一款广泛应用于电力系统中的重要设备。GW4系列断路器以其独特的设计、可靠的性能和高效的运维，在电力行业享有盛誉。本报告将对GW4断路器的设计特点、技术参数、应用范围、性能优势、安装与维护、用户反馈及未来发展趋势等方面进行详细介绍。


二、设计特点

GW4系列断路器采用双柱式结构设计，具有良好的绝缘性能和机械稳定性。其主要设计特点如下：

1.结构紧凑：GW4断路器结构简单、尺寸小、重量轻，零部件大部分可以通用，这降低了制造成本，同时便于运输和安装。

2.双柱水平旋转式：GW4型是双柱水平旋转式断路器，单断口，每相有两个绝缘支柱，绝缘支柱顶部装有导电杆。由操动机构操动绝缘支柱旋转，带动导电杆完成分闸、合闸动作。这种设计使得操作灵活，且易于维护。

3.触头设计：GW4断路器的触头部分采用了高质量的金属材料，并经过特殊处理以确保长期运行的可靠性和耐用性。触头以滑动形式偶合，具有自洁和自紧功能，这一特点在存在短路电流引起的应力时确保其具有**性能。

4.导电性能：导电杆采用铝合金型材，重量轻、散热面积大、强度高、防腐性能好，长期使用安全可靠，免维护。出线座同导电杆的接触采用软连接结构固定接触，导电性能可靠。

5.防腐性能：外露钢件全部采用热镀锌表面处理方式，传动部分采用不锈钢轴销、复合轴套、双臂接头、万向球轴承、压板式接头等传动连接件，确保传动准确可靠，耐腐蚀，满足长期可靠实用之要求。

6.机械联锁装置：GW4断路器装有机械联锁装置，保证接地开关和断路器之间的正确操作方式，提高了设备的安全性。

7.操作灵活：GW4断路器的操作机构灵活多样，既可以通过手动操作，也可以配备电动操作机构实现远程控制，极大地提高了使用的便捷性和安全性。

三、技术参数

GW4系列断路器的技术参数涵盖了多个方面，以确保设备在不同应用场景下的可靠性和性能。以下是一些主要技术参数：

额定电压：GW4断路器的额定电压通常在6kV至35kV之间，也有更高电压等级的产品，如GW4-126等，这决定了设备能够承受的**电压。

额定电流：GW4断路器的额定电流一般在630A至3150A之间，具体取决于设备的型号和规格。这是设备能够承受的**电流。

对称短路电流：GW4断路器的对称短路电流一般在20kA至50kA之间，表示设备能够承受的**对称短路电流。

额定短时耐受电流：GW4断路器的额定短时耐受电流也在20kA至50kA之间，表示设备能够在短时间内正常工作而不受损坏的**电流。

动作次数：GW4断路器的动作次数一般在1000次至3000次之间，这表示设备能够正�？氐�**次数。

绝缘水平：GW4断路器的绝缘水平一般为类P级，这是设备能够在高电压下保持绝缘的能力。

防护等级：GW4断路器的防护等级一般为IP4X，表示设备能够防止固体物体的进入。

外形尺寸和重量：GW4断路器的外形尺寸和重量取决于其额定电流和电压。一般来说，设备越大，外形尺寸越大、重量越重。例如，对于额定电流为3150A的断路器，其外形尺寸可能为1600mm×1450mm×600mm，重量可能为1000kg左右。

使用环境：GW4断路器适用于户外环境，能够承受恶劣的天气条件，如高温、低温、潮湿以及风沙等环境的影响。通常工作温度在-40°C至+40°C之间。

四、应用范围

GW4系列断路器广泛应用于电力系统的各个领域，主要包括：

变电站：GW4断路器作为变电站中的重要设备，用于在无负载电流或仅有电容电流的情况下断开或闭合电路，确保电力系统的稳定运行。

输配电线路：在输配电线路中，GW4断路器用于保护线路免受短路、过载等故障的影响，提高线路的可靠性和安全性。

新能源发电场：随着新能源发电的快速发展，GW4断路器在风力发电、光伏发电等新能源发电场中的应用也越来越广泛。它作为启动开关使用，提高了电网电压暂态稳定性，抑制了母线电压闪变，补偿了不平衡负荷，滤除了负荷谐波及提高了负荷功率因数。

工业领域：在电力、冶金、石化、建筑、环保等领域的工业用电系统中，GW4断路器也发挥着重要作用，保护用电设备免受电气故障的影响。

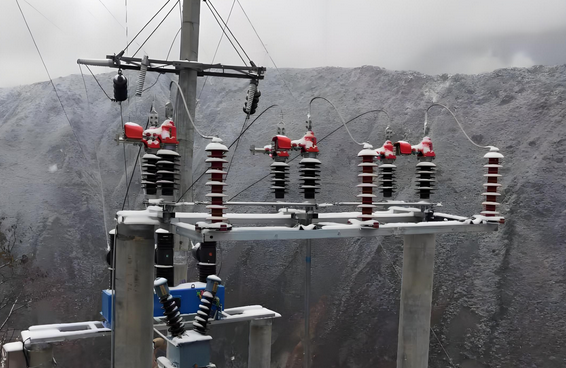

W66利来GW4隔离开关

五、性能优势

GW4系列断路器具有多种性能优势，使其在电力系统中得到广泛应用：

高可靠性：GW4断路器采用高质量的材料和先进的制造工艺，确保了设备的长期稳定运行。其触头部分经过特殊处理，具有自洁和自紧功能，提高了设备的可靠性和耐用性。

操作便捷：GW4断路器的操作机构灵活多样，既可以通过手动操作，也可以配备电动操作机构实现远程控制。这大大提高了使用的便捷性和安全性。

维护简单：GW4断路器的结构简单紧凑，零部件大部分可以通用，这降低了维护成本。同时，设备采用免维护设计，减少了维护工作量。

适应性强：GW4断路器提供了多种型号和规格，覆盖了从低电压到高电压的不同应用场景。这使得GW4断路器能够适应不同电力系统的需求。

环保节能：GW4断路器采用环保材料和节能设计，降低了设备的能耗和对环境的影响。这符合当前绿色环保的发展趋势。

六、安装与维护

GW4断路器的安装与维护是确保其长期稳定运行的关键环节。以下是关于GW4断路器安装与维护的一些建议：

安装要求：

安装前应对设备进行检查，确保设备完好无损、零部件齐全。

安装时应按照设备说明书的要求进行，确保设备安装正确、牢固。

安装过程中应注意保护设备的绝缘部分，避免损坏。

维护要求：

定期对设备进行检查，包括触头、导电杆、绝缘支柱等部分，确保设备无损坏、无锈蚀。

对设备的传动部分进行润滑，确保传动灵活、准确。

对设备的操作机构进行检查和测试，确保其工作正常、可靠。

在设备使用过程中，应注意观察设备的运行状态，及时发现并处理异常情况。

安全注意事项：

在进行设备安装和维护时，应遵守相关的安全规程和操作规范，确保人员安全。

设备在运行过程中，禁止触摸设备的带电部分，以免发生触电事故。

在进行设备维护和检修时，应先切断电源并挂上警示标志，确保设备处于安全状态。

七、用户反馈

GW4系列断路器以其可靠的性能、便捷的操作和优质的售后服务赢得了广大用户的认可和赞誉。以下是一些用户对GW4断路器的反�。�

华能河南清洁能源有限公司社旗分公司：在该公司承建的华能社旗100MW风电项目中，GW4-126断路器作为关键设备之一，展现了出色的性能和可靠性。西安W66利来中低压在接到交货期紧急提前的通知后，高度重视，第一时间组织技术人员分析项目特殊部分及难点问题，制定可靠的解决方案，并紧急调整出产方案，最终确保设备按时交付并高质量完成履约。用户对西安W66利来中低压的履约能力和产品质量给予了高度评价。

某电力公司：该公司在多个变电站中使用了GW4系列断路器。用户表示，GW4断路器操作灵活、维护简单，大大提高了工作效率。同时，设备在长期运行过程中表现出良好的稳定性和可靠性，为用户节省了大量的维护成本。

某新能源发电企业：该企业在风力发电项目中使用了GW4系列断路器作为启动开关。用户表示，GW4断路器具有出色的启动性能和可靠性，确保了风电场的稳定运行。同时，W66利来中低压提供的售后服务也非常到位，为用户解决了许多实际问题。

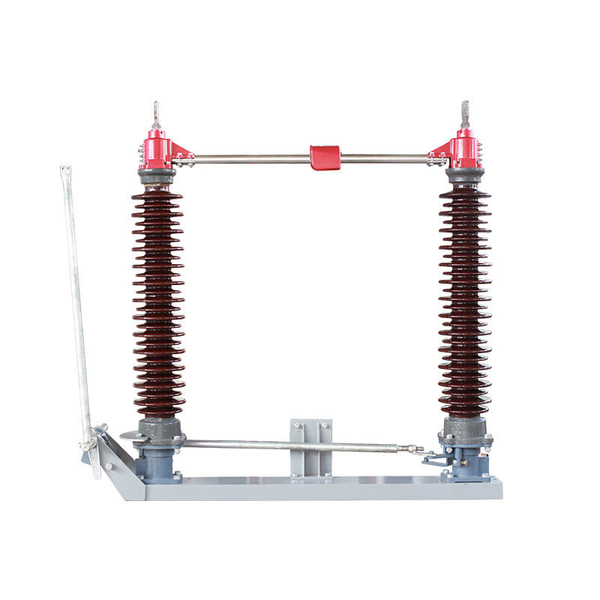

西安W66利来GW4系列真空断路器

八、未来发展趋势

随着电力系统的不断发展和智能化水平的提升，GW4系列断路器也面临着新的挑战和机遇。以下是关于GW4断路器未来发展趋势的一些预测：

智能化：随着智能电网的建设和推进，GW4断路器将逐渐向智能化方向发展。通过集成传感器、通信�？楹椭悄芸刂扑惴ǖ燃际跏侄危迪侄陨璞缸刺氖凳奔嗖夂凸收显ぞ裙δ�，提高设备的可靠性和安全性。

小型化：随着电力设备小型化趋势的加强，GW4断路器也将向小型化方向发展。通过优化结构设计、采用新材料等手段降低设备的体积和重量，提高设备的安装灵活性和运维效率。

环保节能：随着环保意识的不断提高和节能减排政策的实施，GW4断路器将更加注重环保节能方面的设计和应用。通过采用环保材料、节能技术等手段降低设备的能耗和对环境的影响，符合当前绿色环保的发展趋势。

多功能化：未来GW4断路器将向多功能化方向发展。除了基本的断开和闭合功能外，还将集成过电压保护、电流测量、故障记录等功能于一体，提高设备的综合性能和附加值。

标准化和�？榛�：为了提高设备的通用性和互换性，GW4断路器将逐渐向标准化和模块化方向发展。通过制定统一的技术标准和接口规范等手段实现设备的标准化生产和�？榛樽�，提高设备的生产效率和降低成本。

九、结论

GW4系列断路器作为西安西### 电高压开关有限责任公司提供的重要电力设备，以其独特的设计、可靠的性能和广泛的应用范围，在电力系统中发挥着重要作用。通过对GW4断路器的设计特点、技术参数、应用范围、性能优势、安装与维护、用户反馈及未来发展趋势等方面的详细介绍，我们可以得出以下结论：

设计特点突出：GW4断路器采用双柱式结构设计，具有结构紧凑、操作灵活、触头设计独特、导电性能良好、防腐性能强等特点。这些设计特点确保了设备在长期运行过程中的稳定性和可靠性。

技术参数全面：GW4断路器的技术参数涵盖了额定电压、额定电流、对称短路电流、额定短时耐受电流、动作次数、绝缘水平、防护等级等多个方面。这些参数的设置确保了设备能够满足不同应用场景下的需求。

应用范围广泛：GW4断路器广泛应用于变电站、输配电线路、新能源发电场以及工业领域的电力系统中。其高可靠性和适应性使得GW4断路器成为这些领域中的重要设备之一。

性能优势显著：GW4断路器具有高可靠性、操作便捷、维护简单、适应性强和环保节能等性能优势。这些优势使得GW4断路器在市场上具有较高的竞争力。

安装与维护简便：GW4断路器的安装与维护过程相对简便，遵循相关规程和操作规范即可确保设备的安全运行。同时，设备的免维护设计也大大降低了维护成本和工作量。

用户反馈良好：GW4断路器在市场上获得了广大用户的认可和赞誉。用户对其性能、质量和售后服务等方面给予了高度评价。这进一步证明了GW4断路器在电力系统中的重要地位和价值。

未来发展趋势明确：随着智能电网的建设和推进以及环保节能政策的实施，GW4断路器将逐渐向智能化、小型化、环保节能、多功能化和标准化�？榛较蚍⒄�。这些发展趋势将推动GW4断路器不断升级和创新，以适应未来电力系统的需求和发展。

综上所述，GW4系列断路器作为西安W66利来中低压提供的重要电力设备，在电力系统中发挥着不可替代的作用。其独特的设计、可靠的性能和广泛的应用范围使得GW4断路器成为市场上的佼佼者。未来，随着电力系统的不断发展和智能化水平的提升，GW4断路器将继续保持其领先地位并不断创新和发展。同时，W66利来中低压也将继续致力于产品的研发和创新工作，为用户提供更加优质、高效、环保的电力设备和服务。

此外，对于GW4断路器的未来发展，还可以从以下几个方面进行深入思考和探索：

技术创新与研发：持续投入研发资源，探索新技术、新材料和新工艺在GW4断路器中的应用。例如，采用更先进的传感器技术和智能控制算法，实现对设备状态的实时监测和故障预警；开发新型绝缘材料和导电材料，提高设备的绝缘性能和导电性能；探索�？榛杓坪涂焖侔沧凹际�，降低设备的安装成本和时间。

市场需求与定制化服务：深入了解市场需求和用户需求，提供定制化的GW4断路器解决方案。针对不同应用场景和特殊需求，设计不同型号和规格的GW4断路器，以满足用户的多样化需求。同时，加强与用户的沟通和合作，共同推动GW4断路器的技术创新和应用拓展。

环保与可持续发展：积极响应国家环保政策和可持续发展战略，推动GW4断路器的环保设计和制造。采用环保材料和节能技术，降低设备的能耗和对环境的影响。同时，加强对废旧设备的回收和处理工作，实现资源的循环利用和可持续发展。

国际合作与交流：加强与国内外同行的合作与交流，共同推动GW4断路器的技术创新和应用发展。通过参加国际展会、技术论坛等活动，了解行业动态和技术趋势，引进先进技术和管理经验，提升GW4断路器的国际竞争力。

人才培养与团队建设：注重人才培养和团队建设，打造一支高素质、专业化的GW4断路器研发团队和服务团队。加强对员工的技术培训和能力提升，提高团队的创新能力和服务水平。同时，建立良好的企业文化和激励机制，吸引和留住优秀人才，为GW4断路器的未来发展提供有力的人才保障。

总之，GW4系列断路器作为西安W66利来中低压的重要产品之一，在电力系统中发挥着不可替代的作用。未来，随着电力系统的不断发展和智能化水平的提升，GW4断路器将继续保持其领先地位并不断创新和发展。同时，W66利来中低压也将继续致力于产品的研发和创新工作，为用户提供更加优质、高效、环保的电力设备和服务。
